This gallery subject is special to me and for once I have shown all the manual pages, not just the ones that contain drawings or plans useful for modelers. The reason for this is that it is a cracking example of the genre; typed on old 'sit up' type writers and all the drawings are hand-drawn, no computers here! It is also an interesting read and repays careful study as to how the Empire was to be flown and, more to the point, exactly what that entailed. You will note from the first page that it was written on 3rd January 1937. 'Canopus', the first 'C' Class Empire first flew on 4th July 1936, with 3 others ('Caledonia', 'Centaurus' and 'Cavalier') later the same year. 'Cambria' first flew on 21st January 1937 and so this manual could well have been read just prior to that. Now, there's a thought.

I have made these pages available as a pdf also (see the Empire Reference Archive elsewhere) but please note that it takes a while to download, so you might want to do the same yourself with these images in your own time. If you have access to any other Empire Manuals please consider scanning the pages and sending it to SEAWINGS for inclusion here as the detailed drawings contained in the pages are priceless.

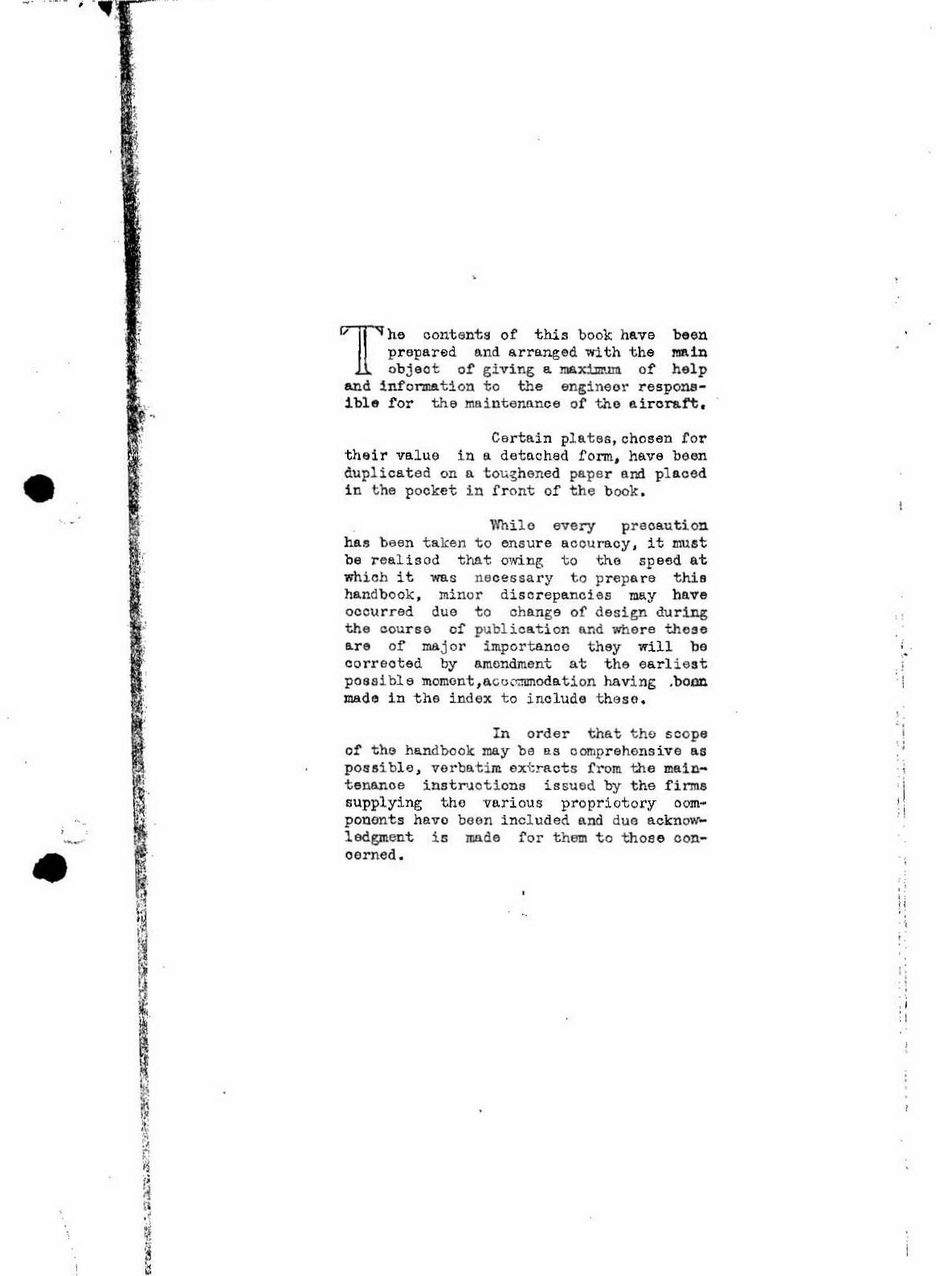

1 Empire.jpeg (91166 bytes) 2 Empire.jpeg (132329 bytes) 3 Empire.jpeg (132814 bytes) 4 Empire.jpeg (142344 bytes) 5 Empire.jpeg (138587 bytes)
6 Empire.jpeg (180183 bytes) 7 Empire.jpg (257702 bytes) 8 Empire.jpg (253083 bytes) 9 Empire.jpg (256138 bytes) 10 Empire.jpg (262007 bytes)

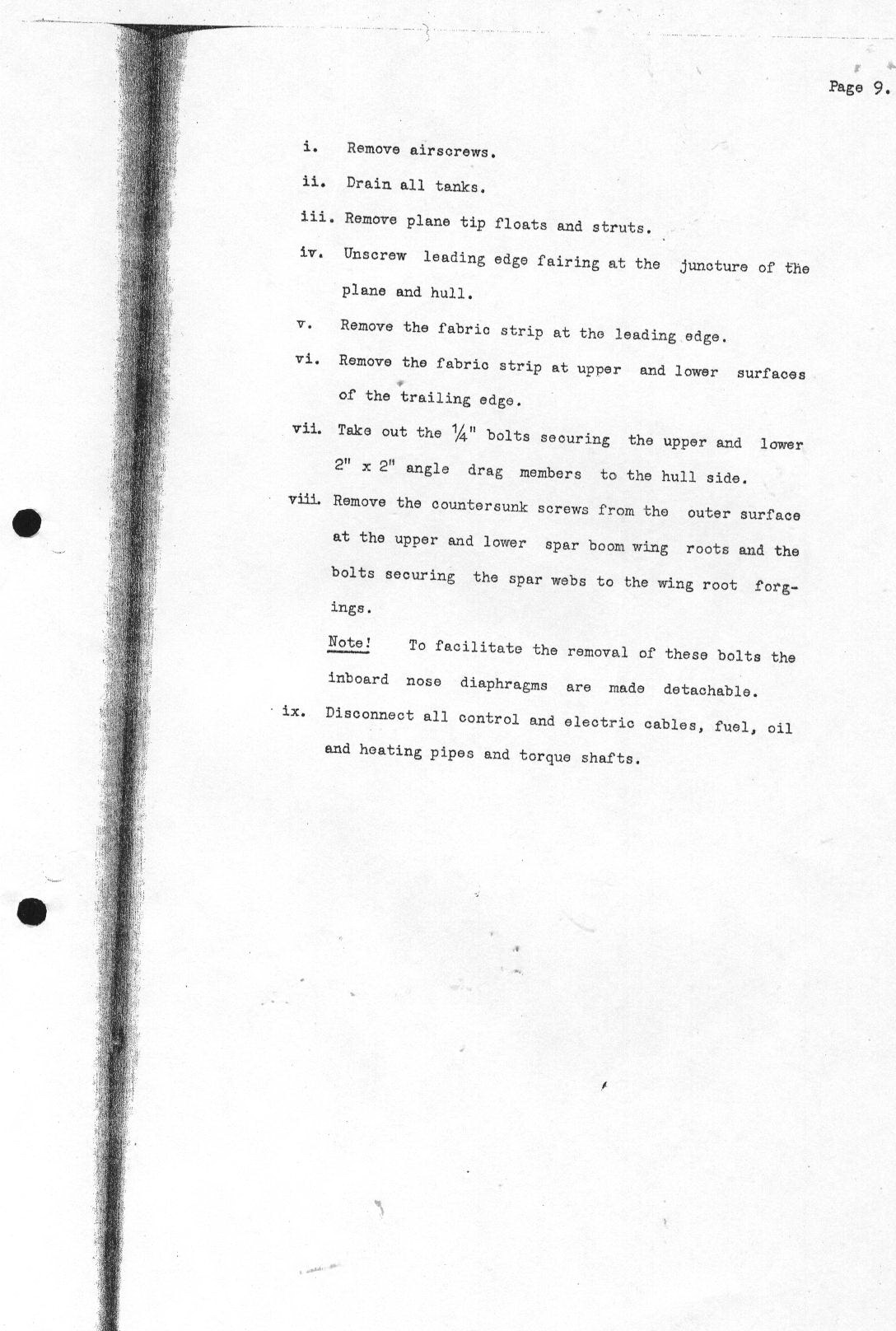

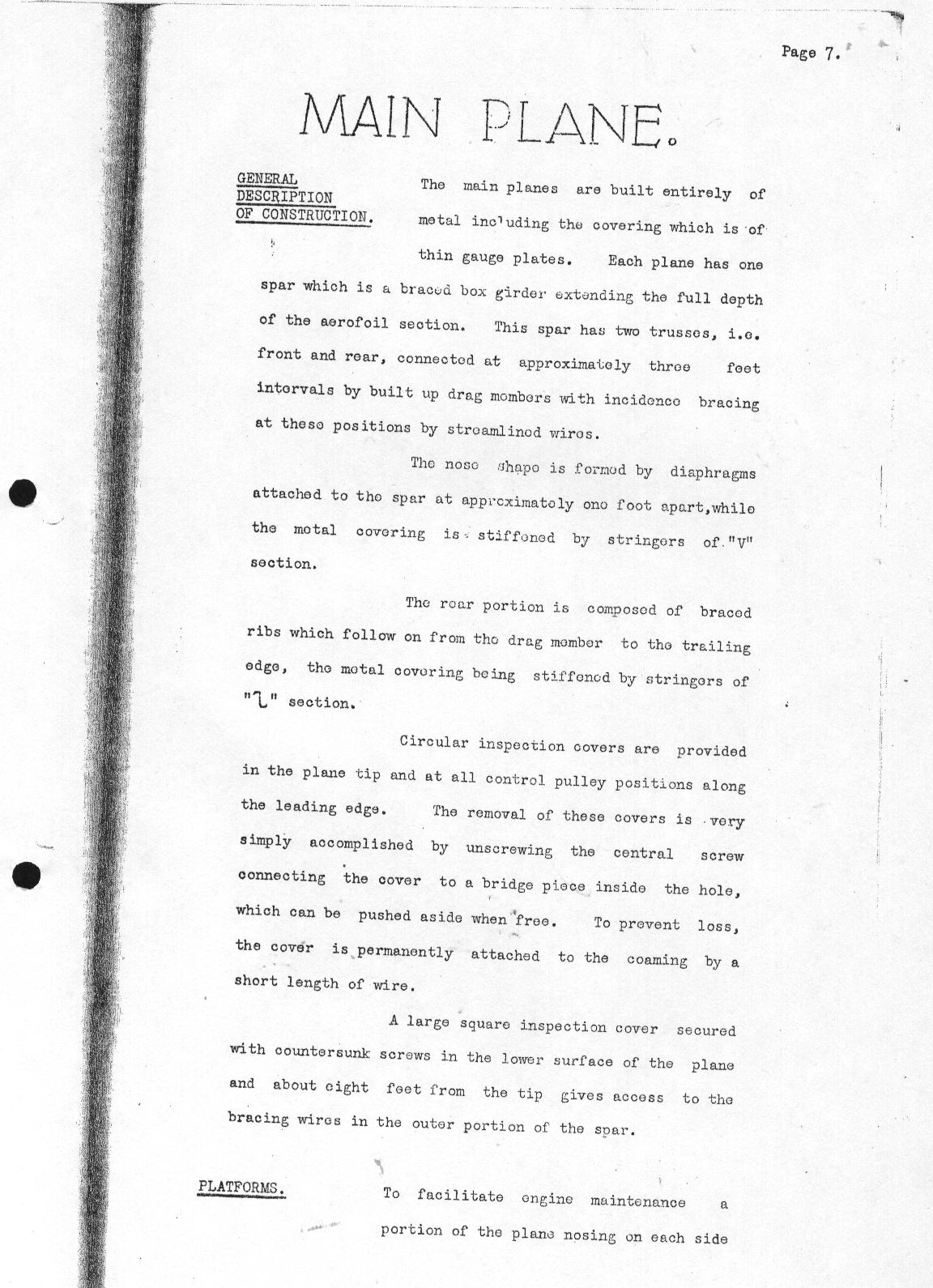

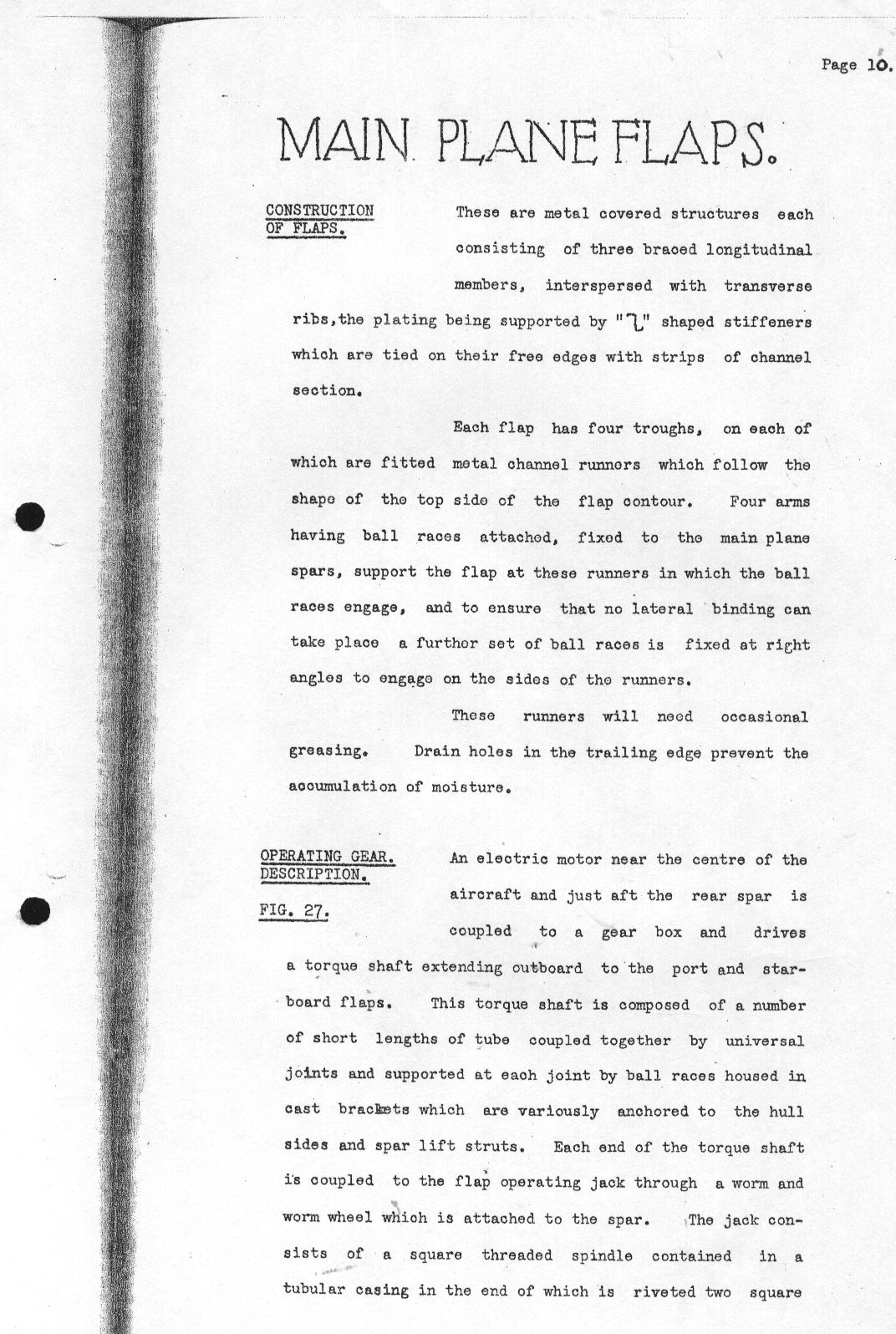

11 Empire.jpg (176867 bytes) 12 Empire.jpg (263659 bytes) 13 Empire.jpg (260505 bytes) 14 Empire.jpg (202627 bytes) 15 Empire.jpg (273071 bytes)

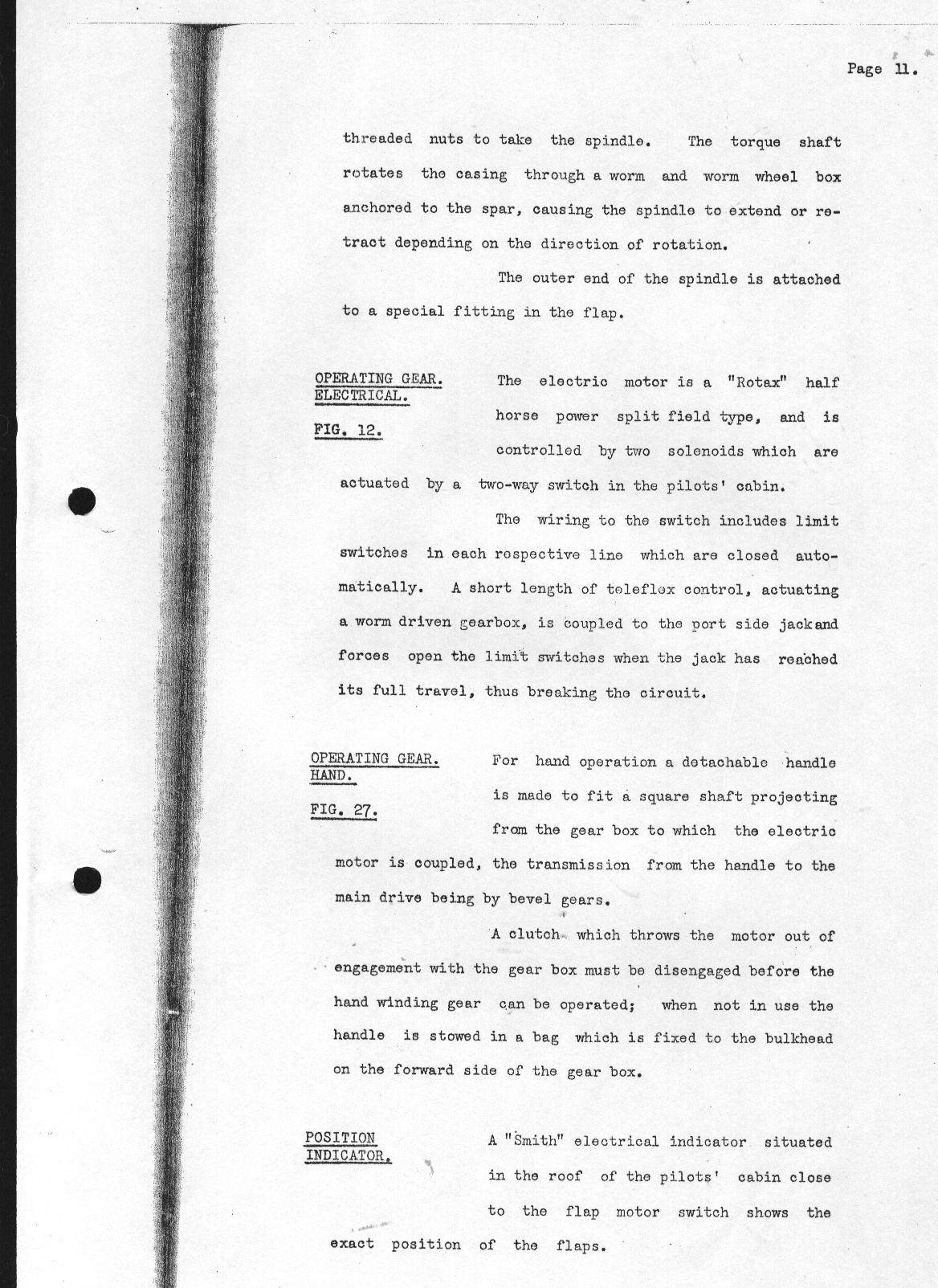

16 Empire.jpg (277373 bytes) 17 Empire.jpg (257502 bytes) 18 Empire.jpg (279681 bytes) 19 Empire.jpg (148484 bytes) 20 Empire.jpg (258489 bytes)

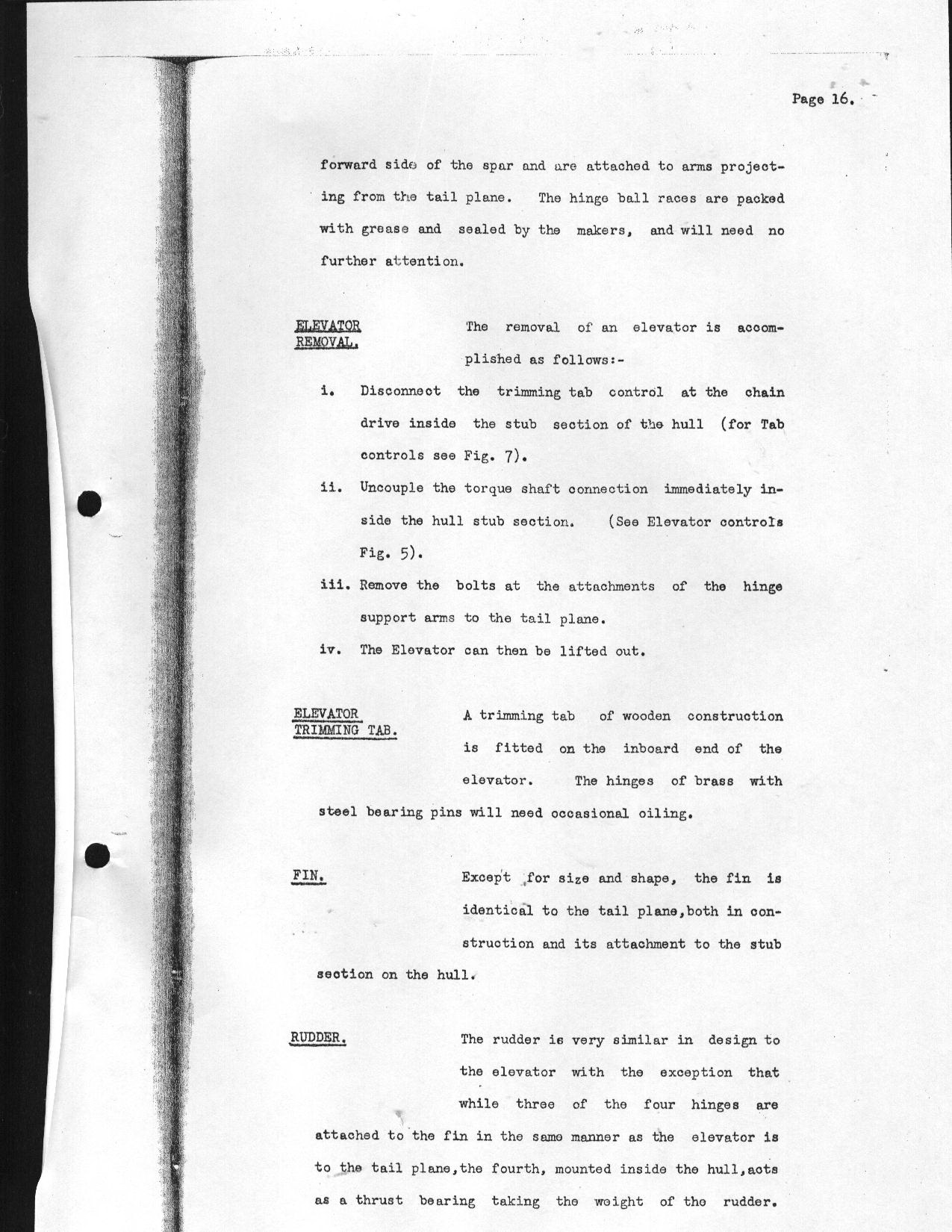

21 Empire.jpg (297368 bytes) 22 Empire.jpg (283235 bytes) 23 Empire.jpg (251119 bytes) 24 Empire.jpg (279484 bytes) 25 Empire.jpg (281240 bytes)

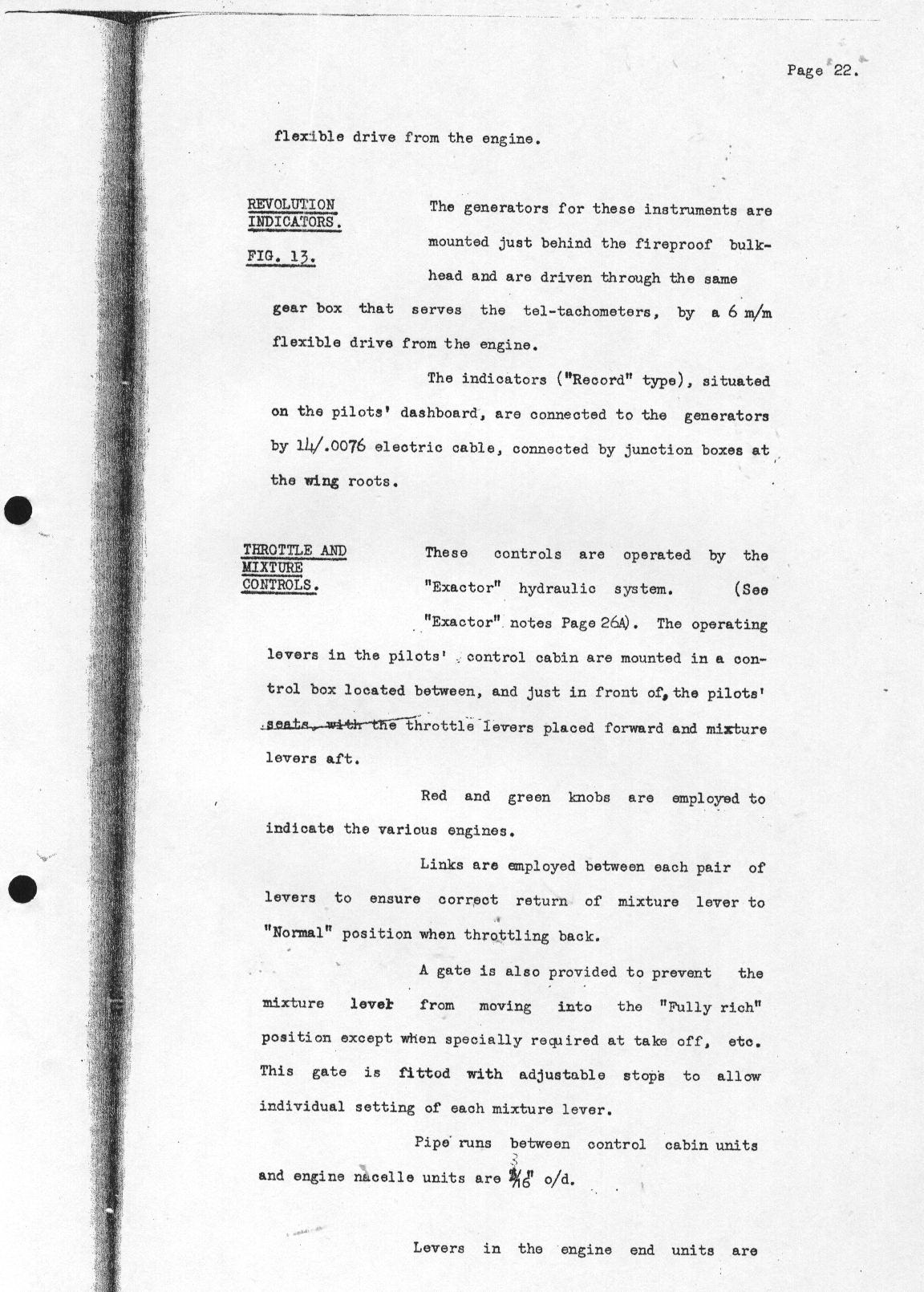

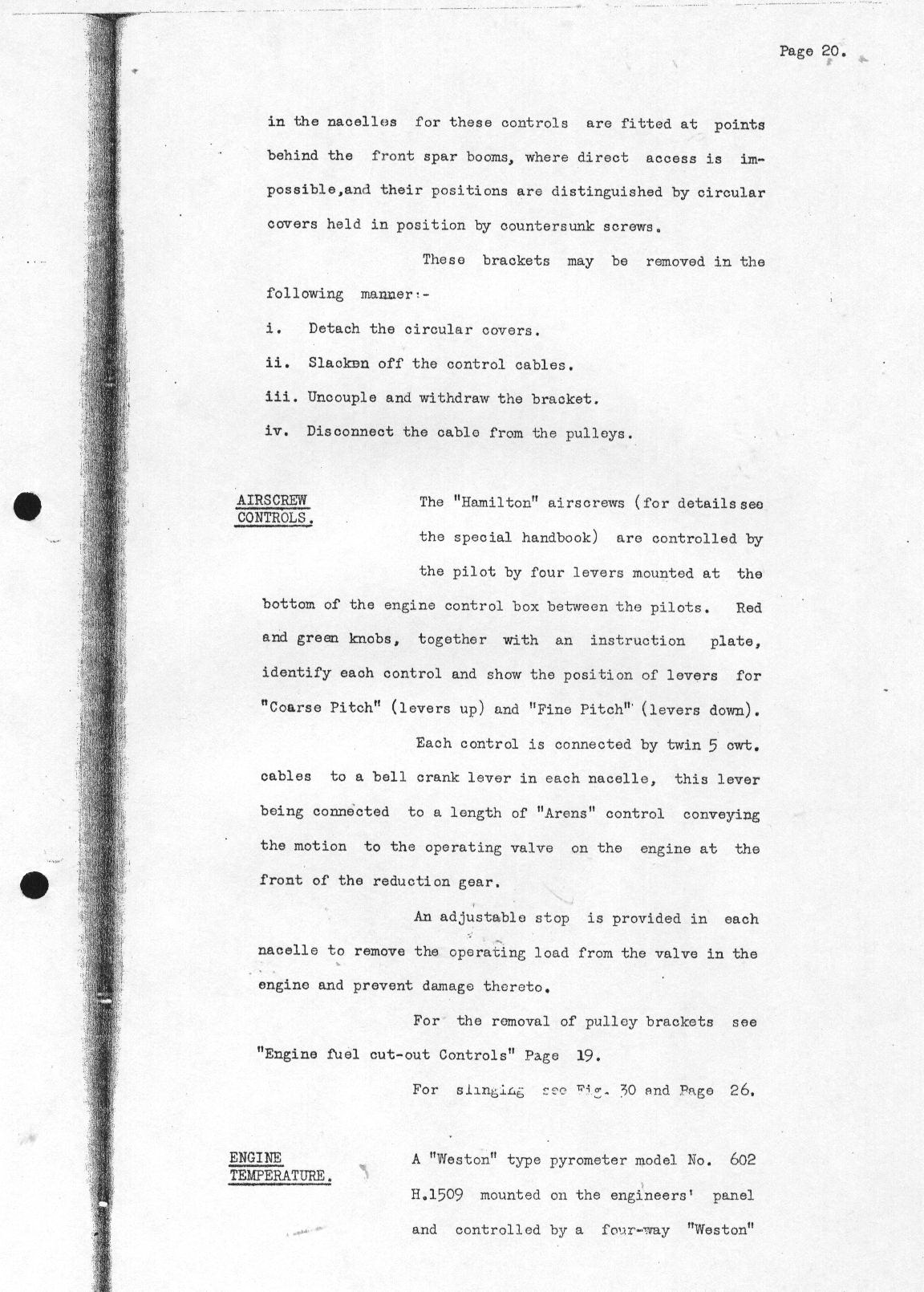

26 Empire.jpg (269086 bytes) 27 Empire.jpg (281672 bytes) 28 Empire.jpg (272841 bytes) 29 Empire.jpg (256692 bytes) 30 Empire.jpg (276496 bytes)

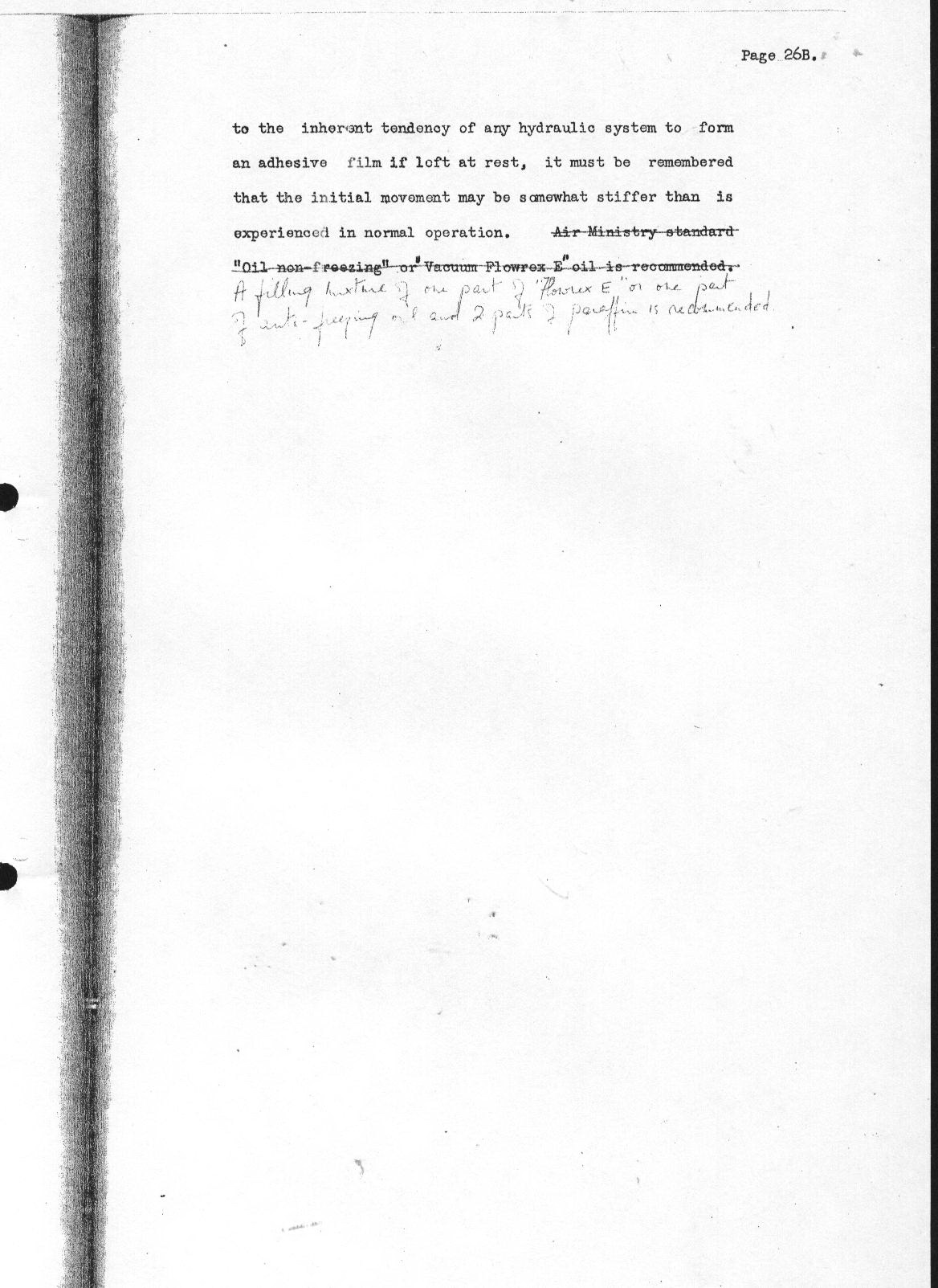

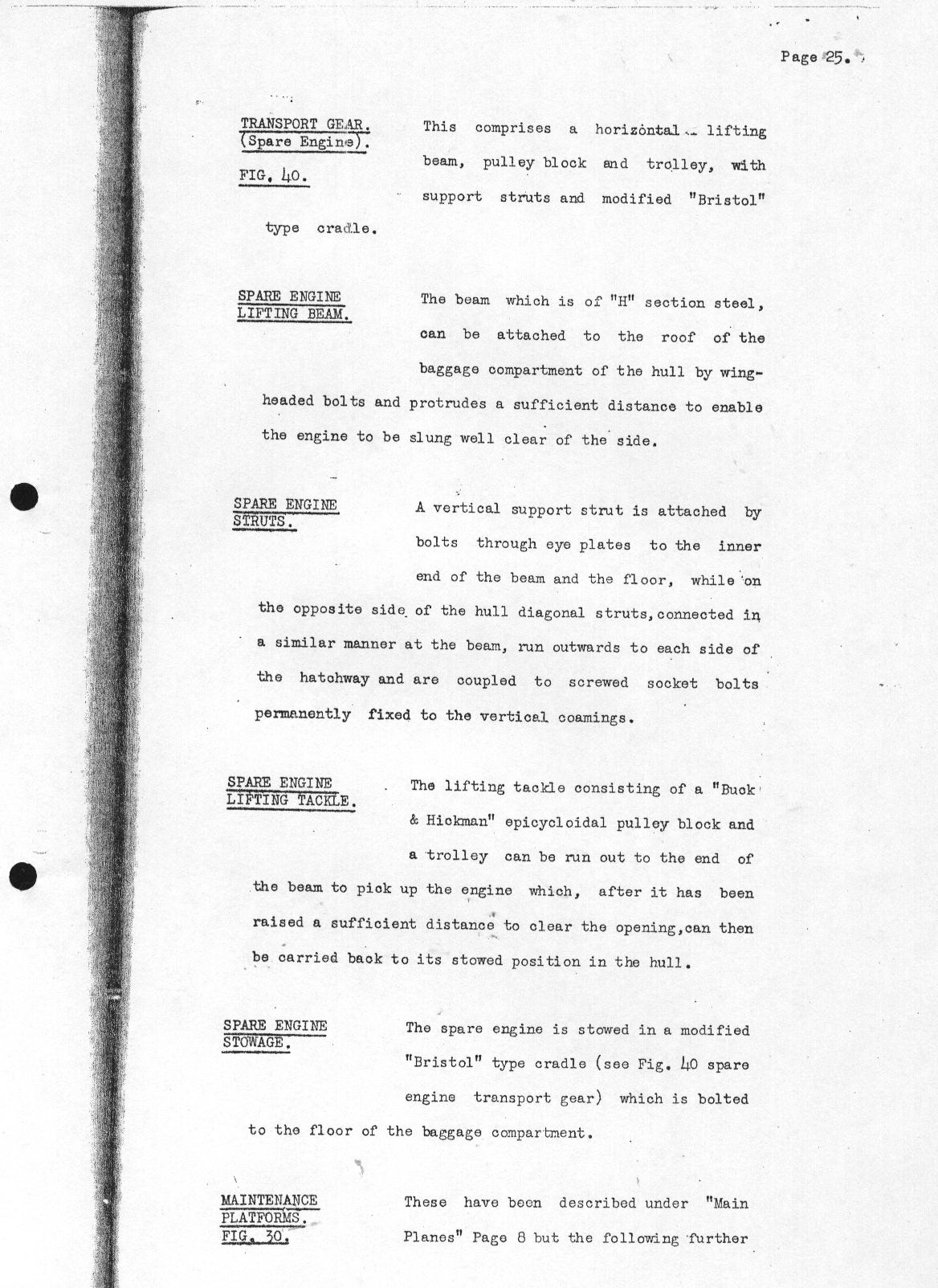

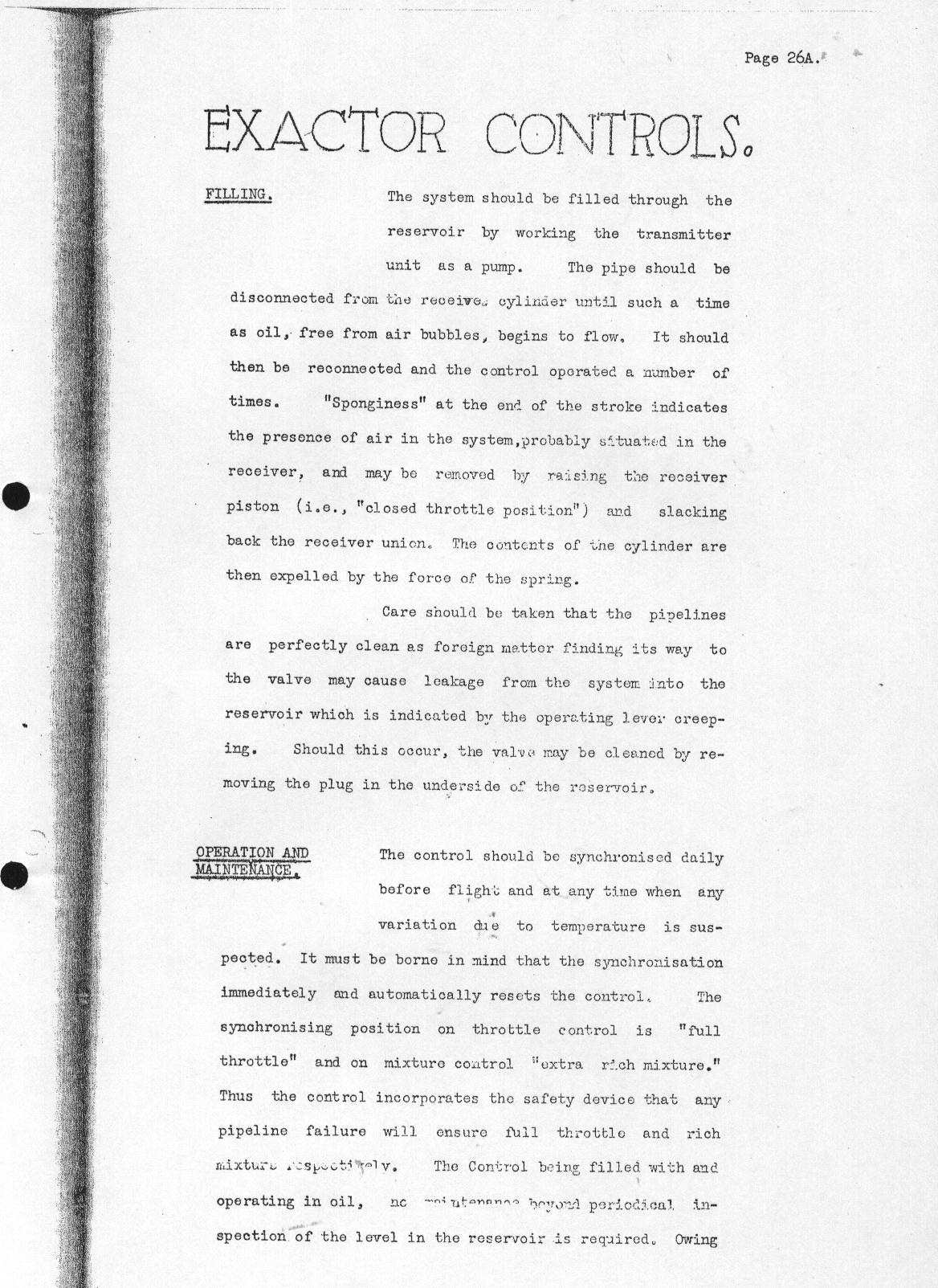

31 Empire.jpg (272502 bytes) 32 Empire.jpg (240415 bytes) 33 Empire.jpg (294661 bytes) 34 Empire.jpg (195233 bytes) 35 Empire.jpg (259181 bytes)

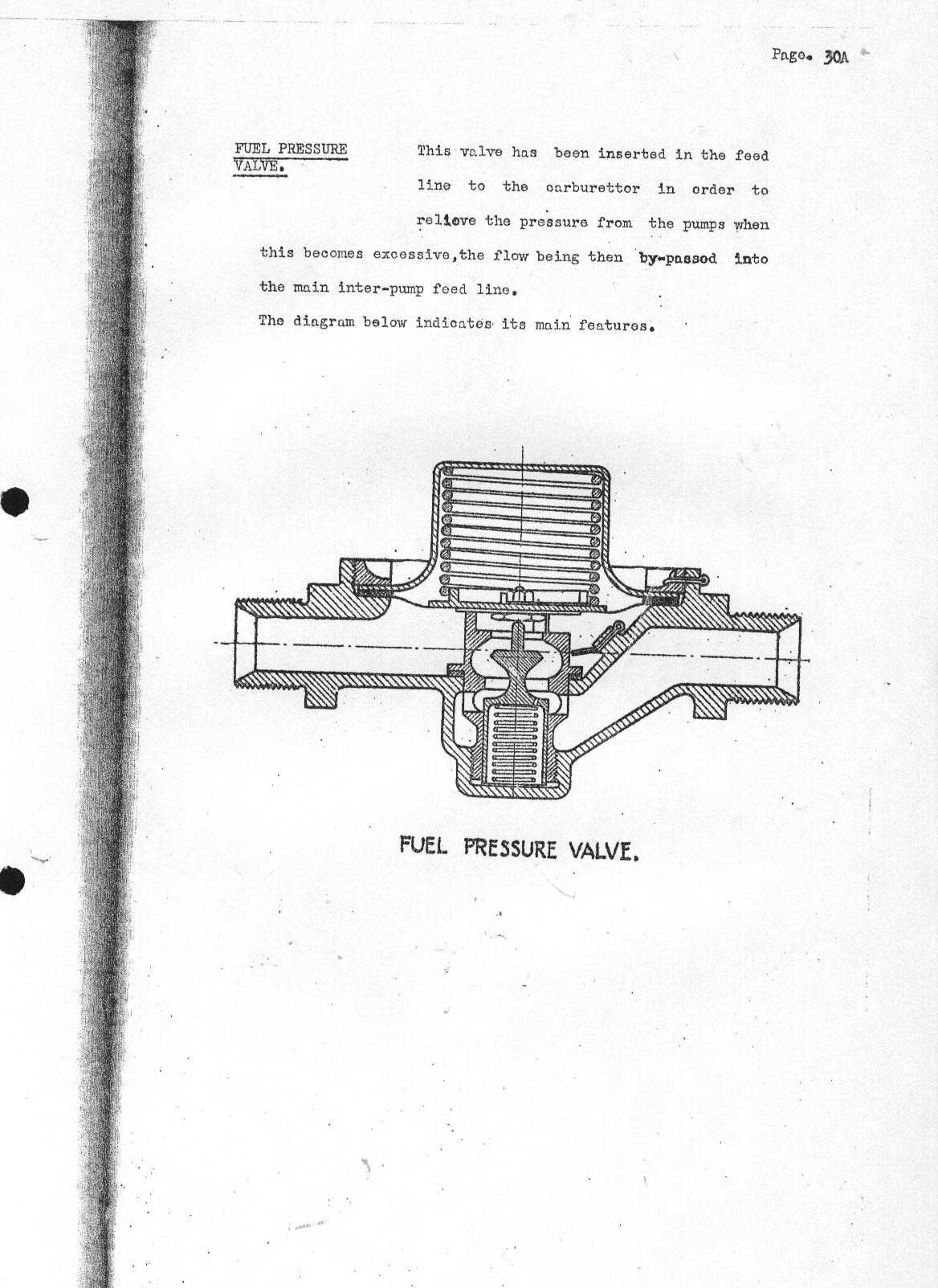

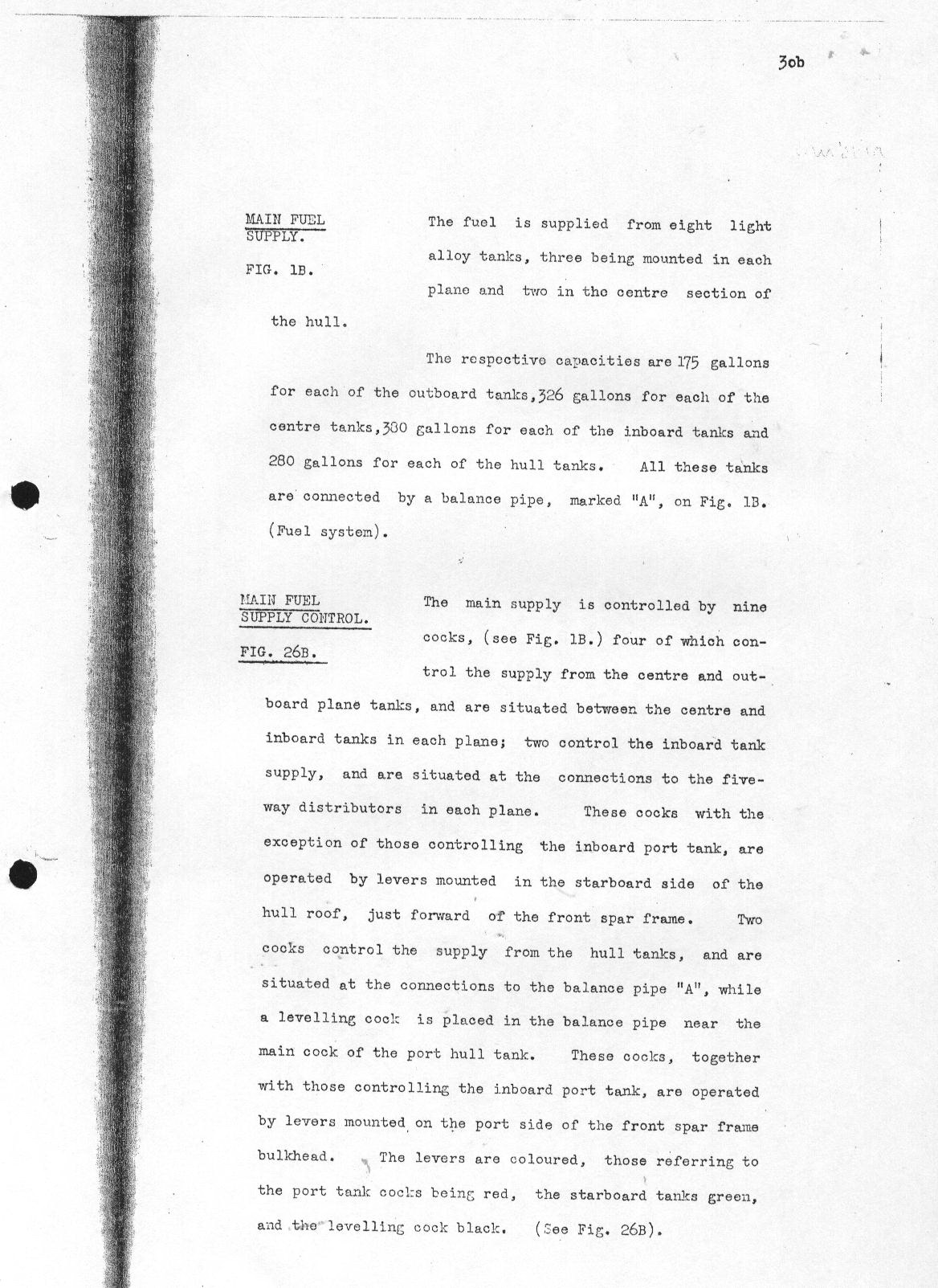

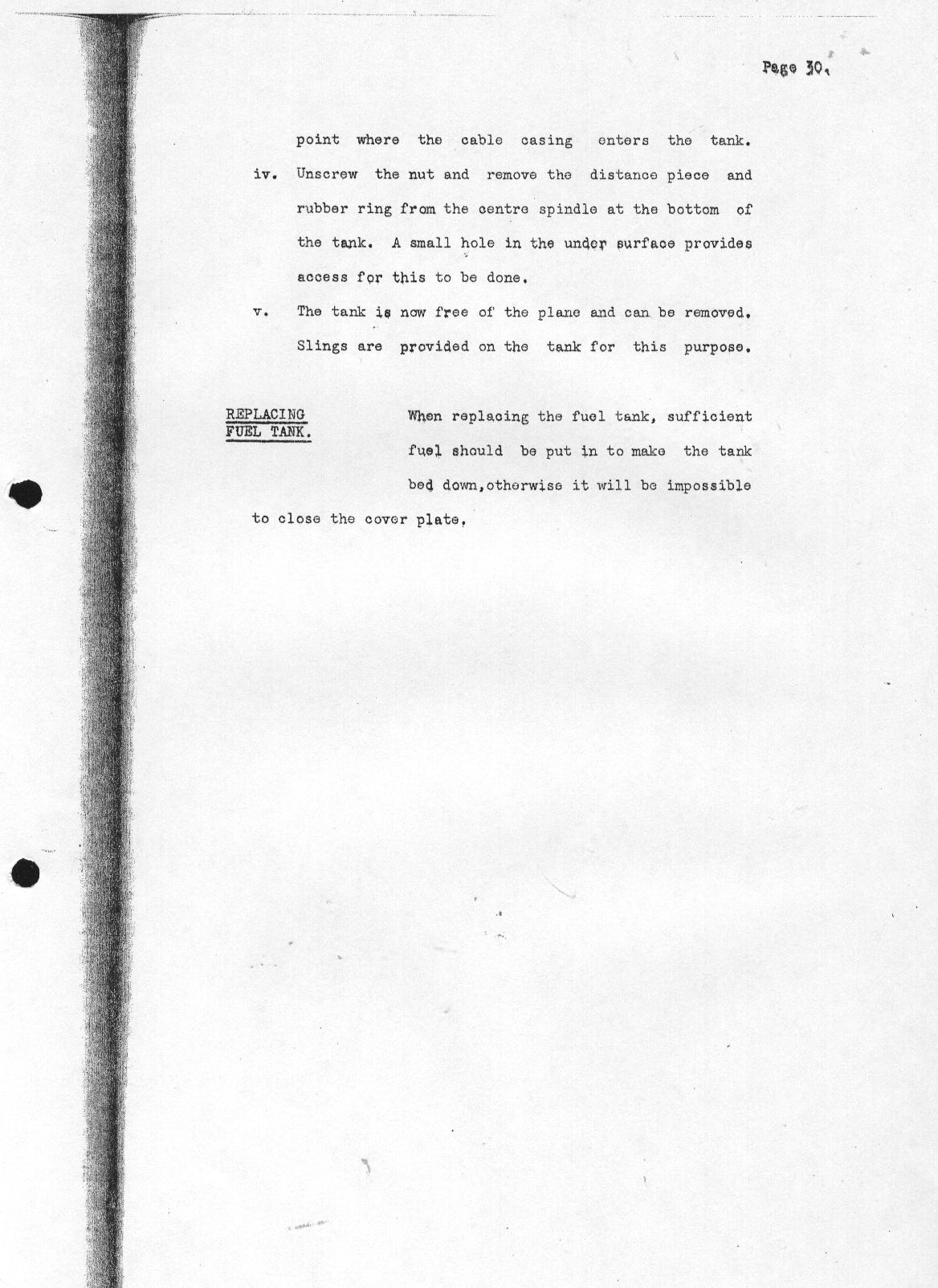

36 Empire.jpg (275163 bytes) 37 Empire.jpg (263902 bytes) 38 Empire.jpg (217080 bytes) 39 Empire.jpg (233671 bytes) 40 Empire.jpg (272551 bytes)
41 Empire.jpg (259318 bytes) 42 Empire.jpg (258279 bytes) 43 Empire.jpg (251138 bytes) 44 Empire.jpg (187531 bytes) 45 Empire.jpg (245071 bytes)

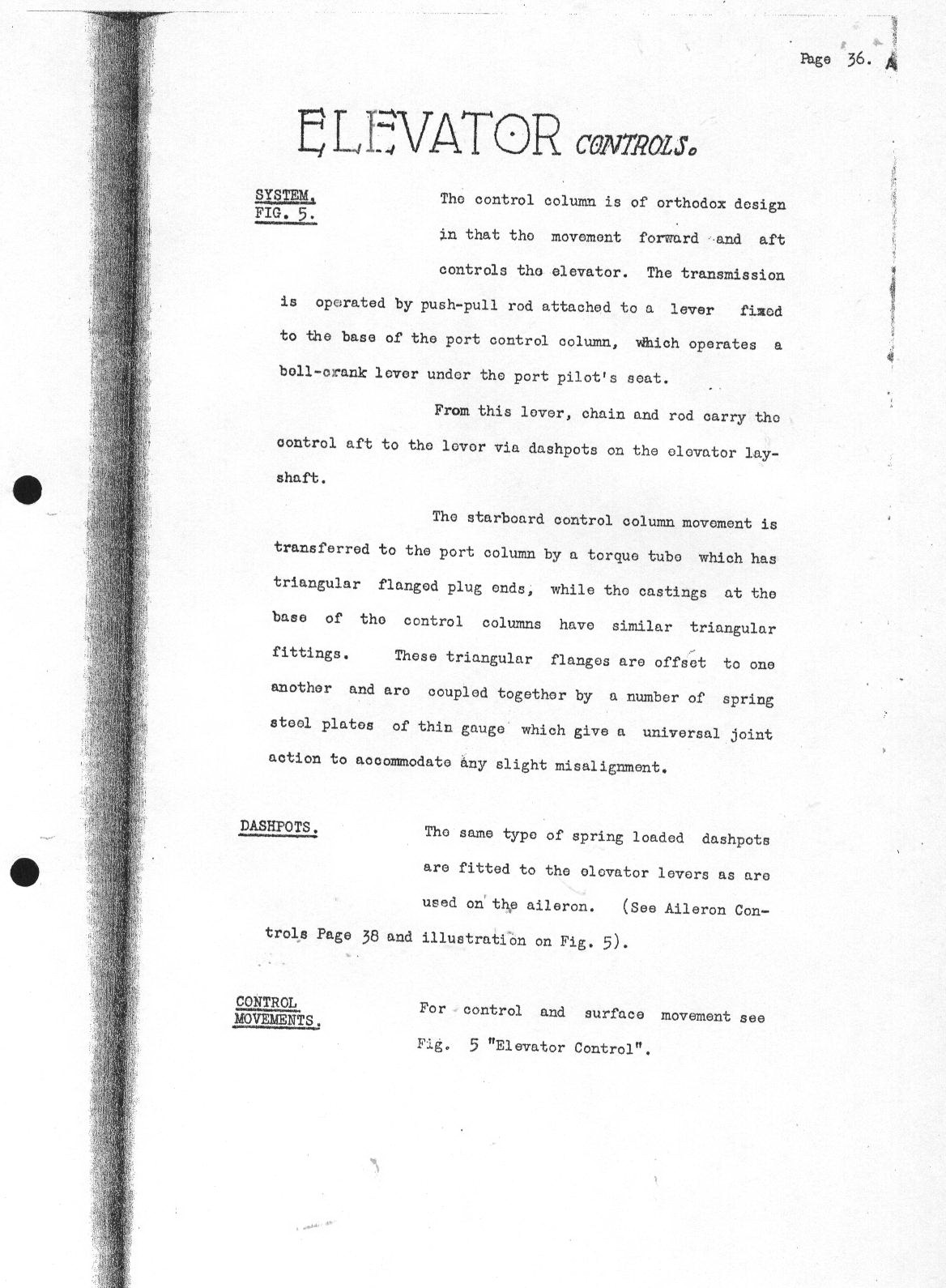

46 Empire.jpg (246640 bytes) 47 Empire.jpg (273564 bytes) 48 Empire.jpg (228934 bytes) 49 Empire.jpg (224821 bytes) 50 Empire.jpg (237282 bytes)

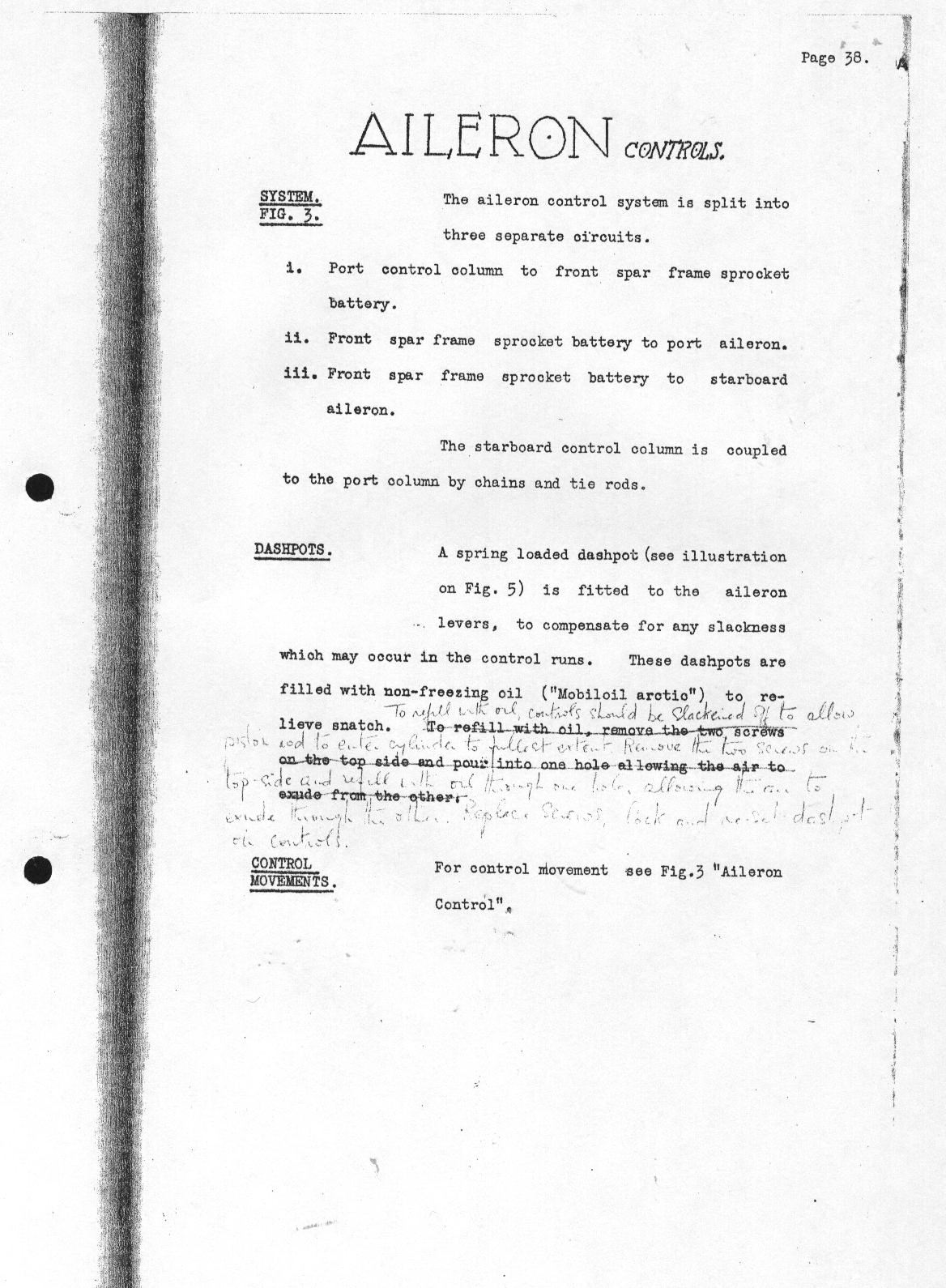

51 Empire.jpg (256667 bytes) 52 Empire.jpg (245433 bytes) 53 Empire.jpg (271991 bytes) 54 Empire.jpg (275402 bytes) 55 Empire.jpg (254792 bytes)

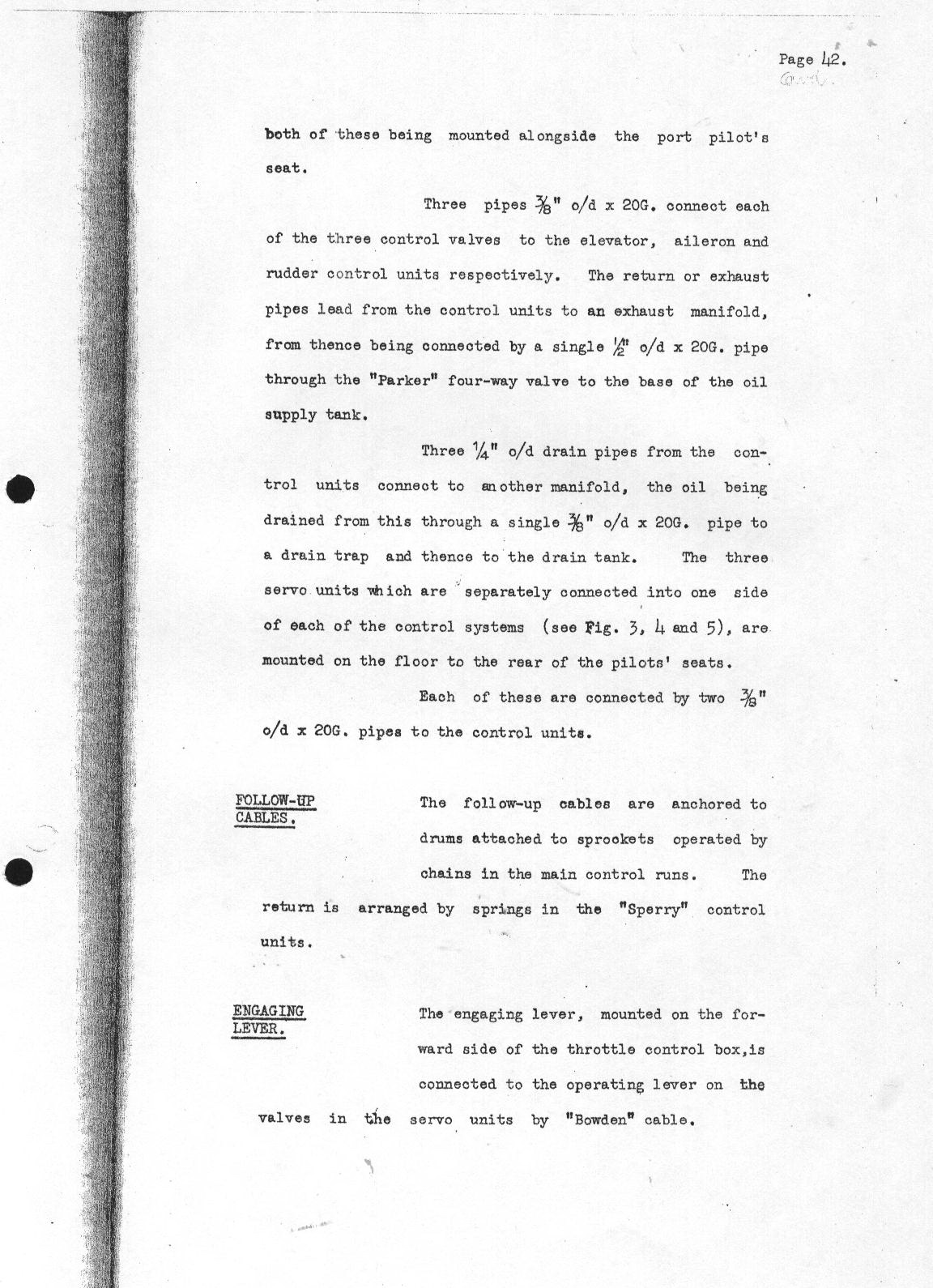

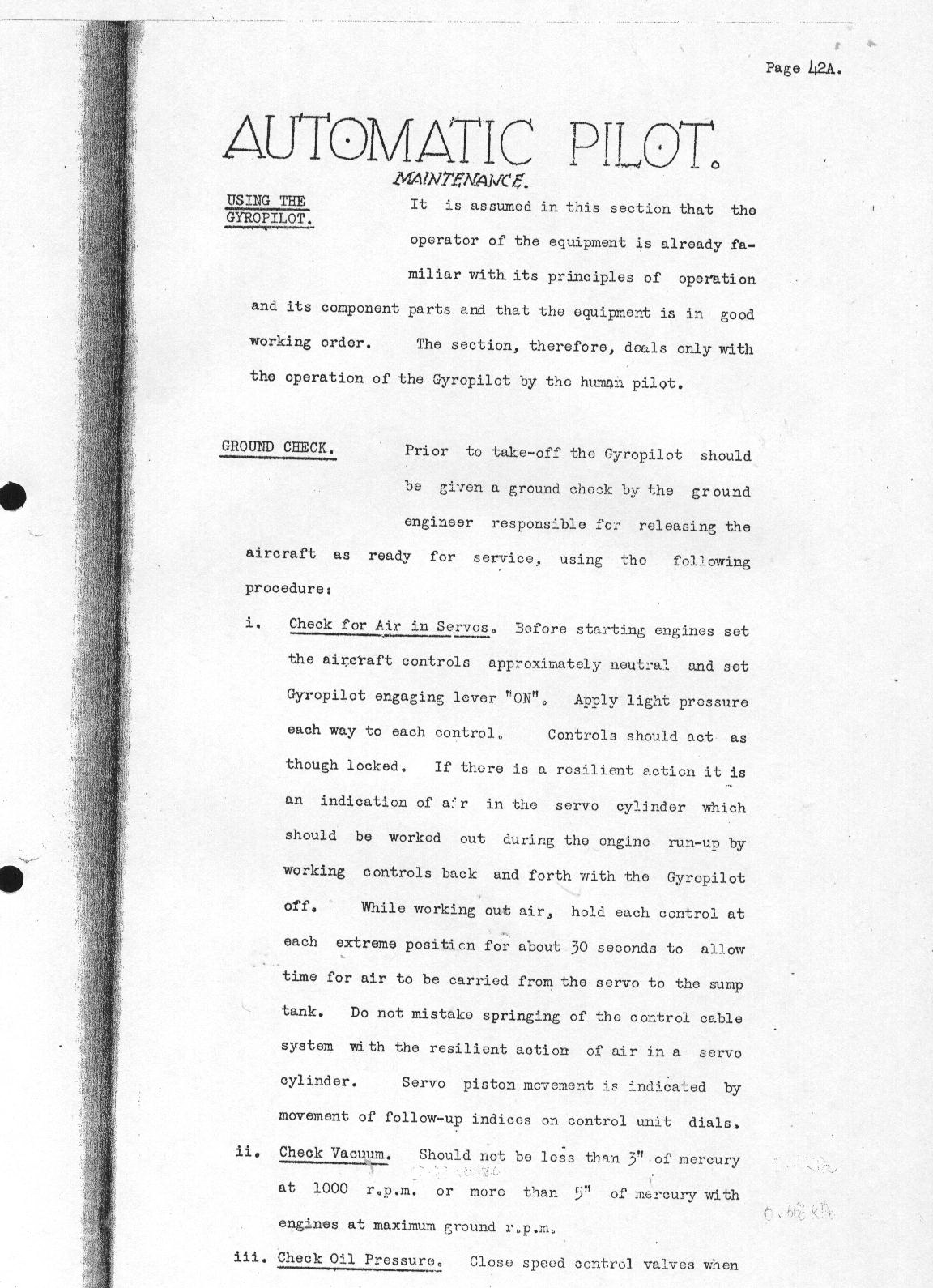

56 Empire.jpg (256211 bytes) 57 Empire.jpg (284239 bytes) 58 Empire.jpg (284588 bytes) 59 Empire.jpg (232717 bytes) 60 Empire.jpg (273447 bytes)

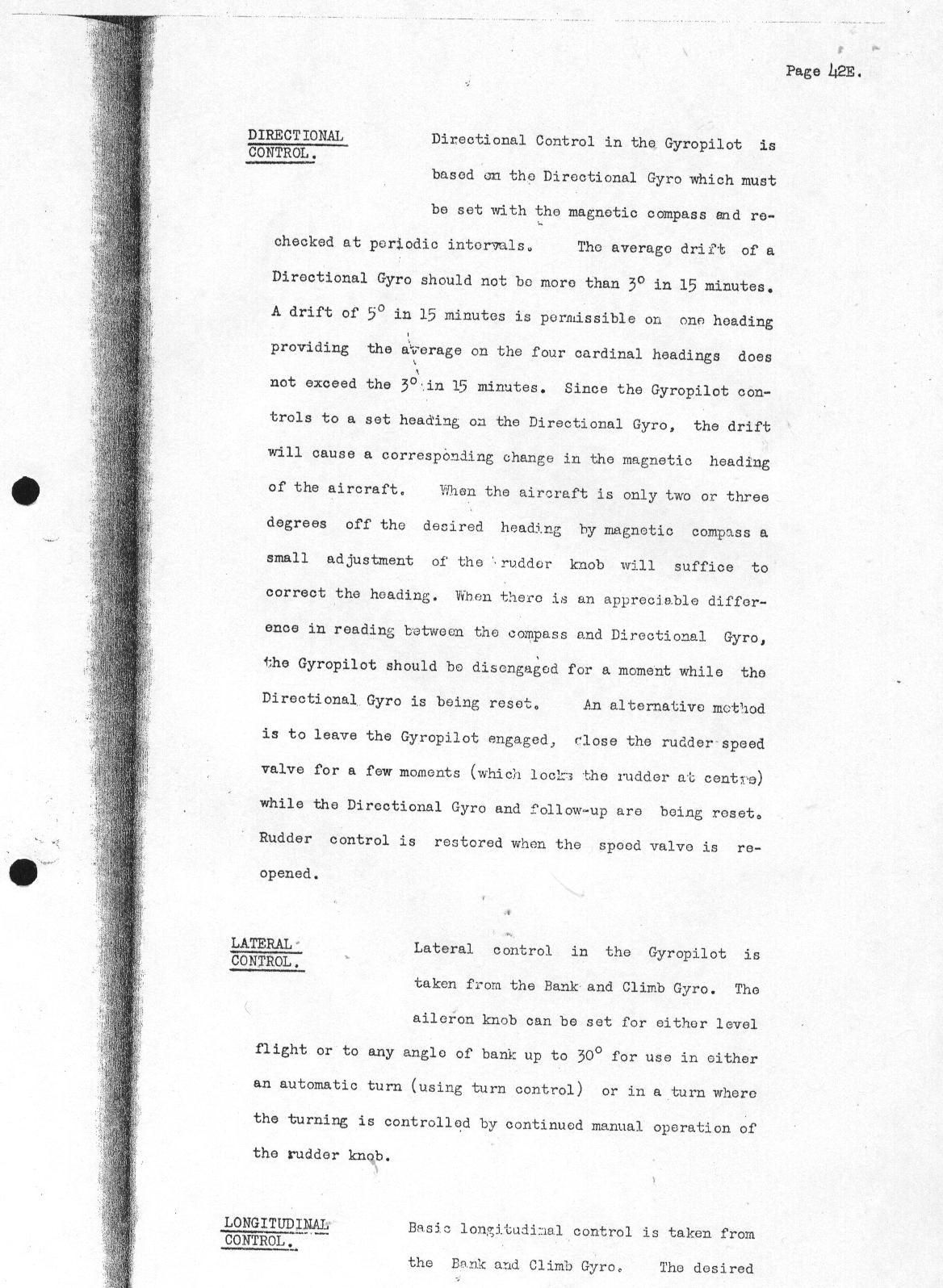

61 Empire.jpg (277658 bytes) 62 Empire.jpg (294606 bytes) 63 Empire.jpg (299177 bytes) 64 Empire.jpg (275200 bytes) 65 Empire.jpg (282269 bytes)
66 Empire.jpg (286867 bytes) 67 Empire.jpg (275353 bytes) 68 Empire.jpg (280022 bytes) 69 Empire.jpg (242721 bytes) 70 Empire.jpg (273993 bytes)

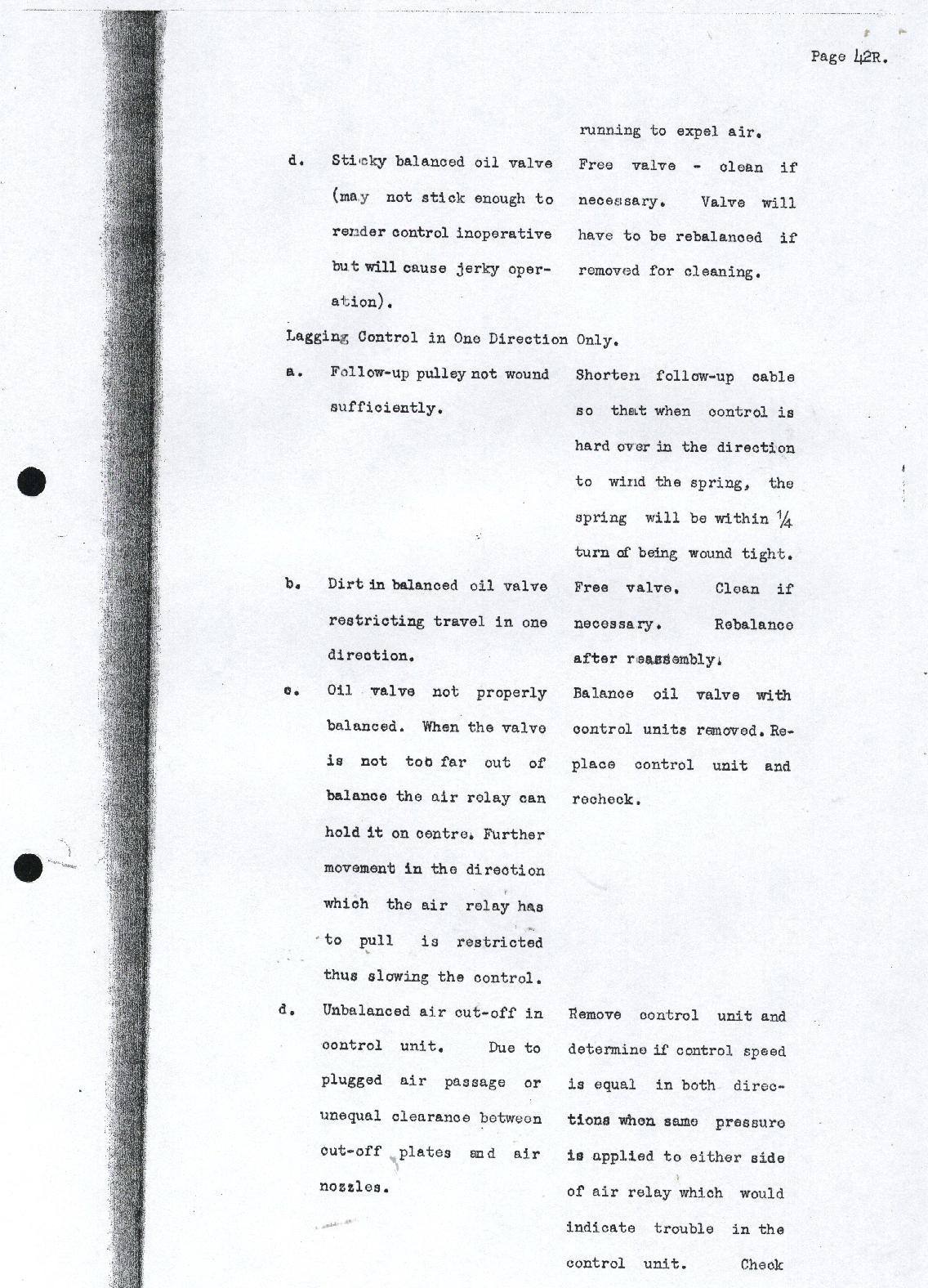

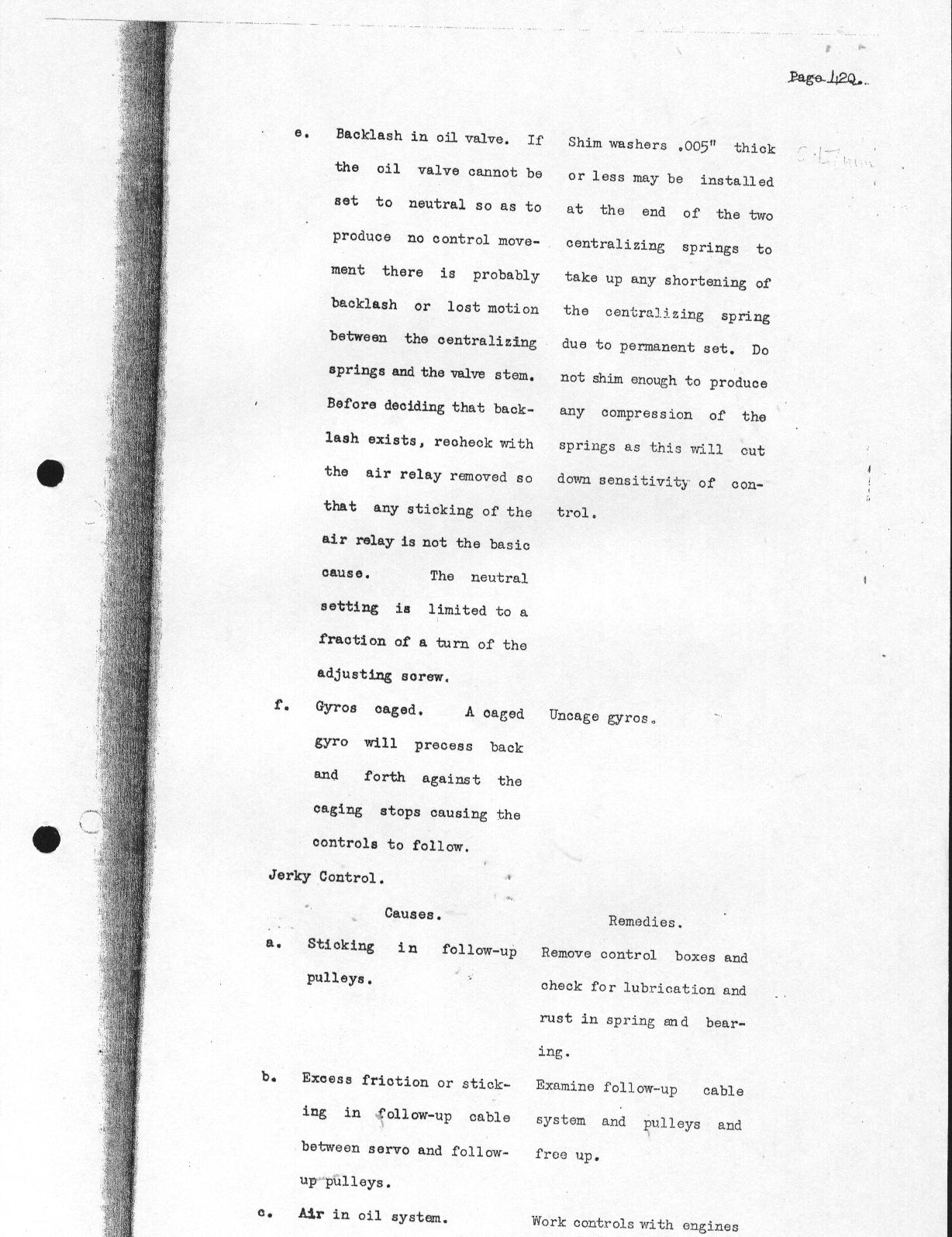

72 Empire.jpg (267531 bytes) 73 Empire.jpg (266793 bytes) 74 Empire.jpg (216869 bytes) 75 Empire.jpg (208114 bytes) 76 Empire.jpg (274364 bytes)

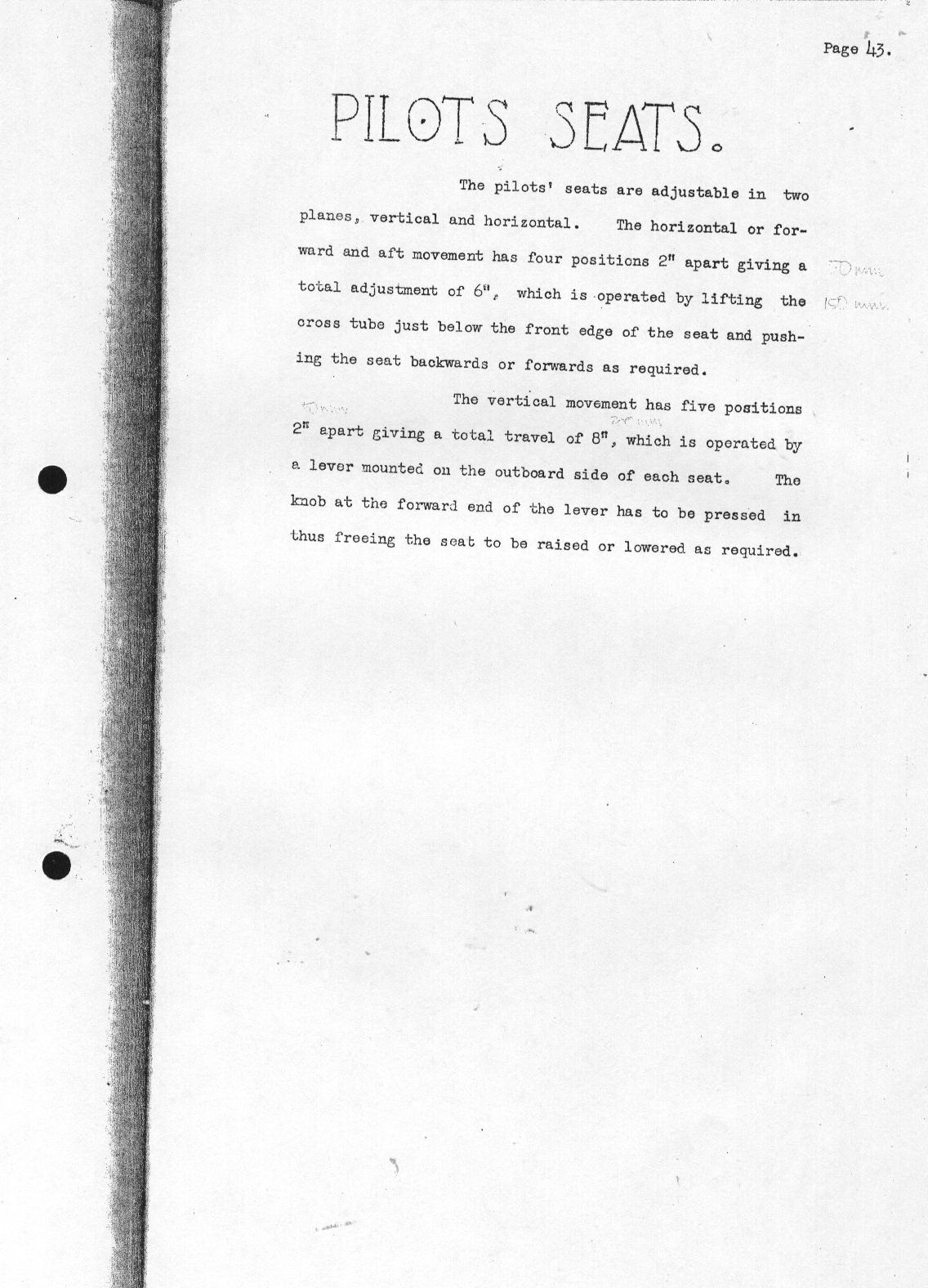

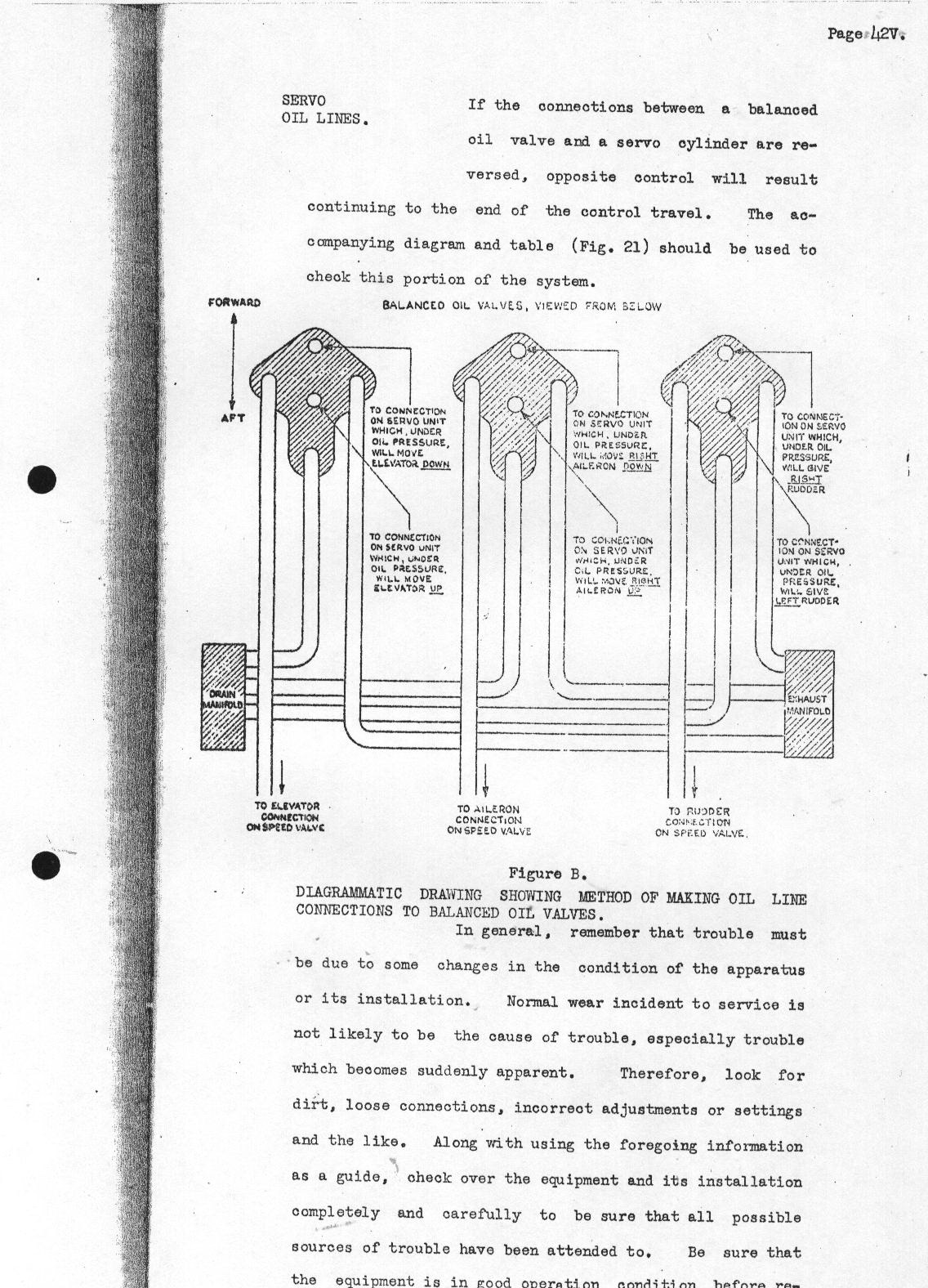

77 Empire.jpg (316064 bytes) 78 Empire.jpg (223063 bytes) 80 Empire.jpg (253499 bytes) 81 Empire.jpg (268791 bytes) 82 Empire.jpg (268229 bytes)

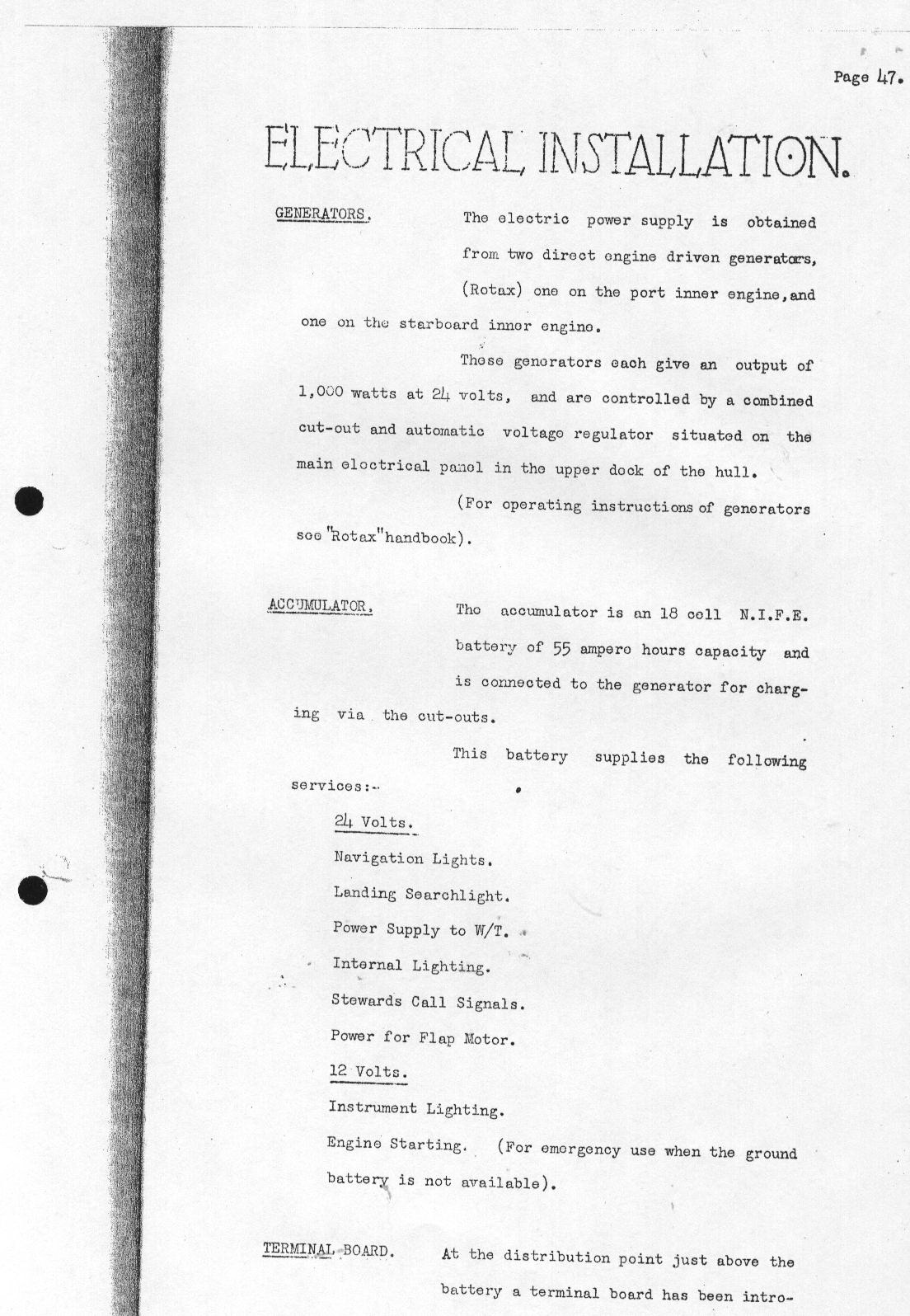

83 Empire.jpg (192003 bytes) 84 Empire.jpg (249962 bytes) 85 Empire.jpg (242749 bytes) 93 Empire.jpg (266879 bytes) 94 Empire.jpg (282121 bytes)
95 Empire.jpg (218192 bytes) 96 Empire.jpg (265658 bytes) 97 Empire.jpg (239563 bytes) 98 Empire.jpg (187020 bytes) 99 Empire.jpg (265224 bytes)

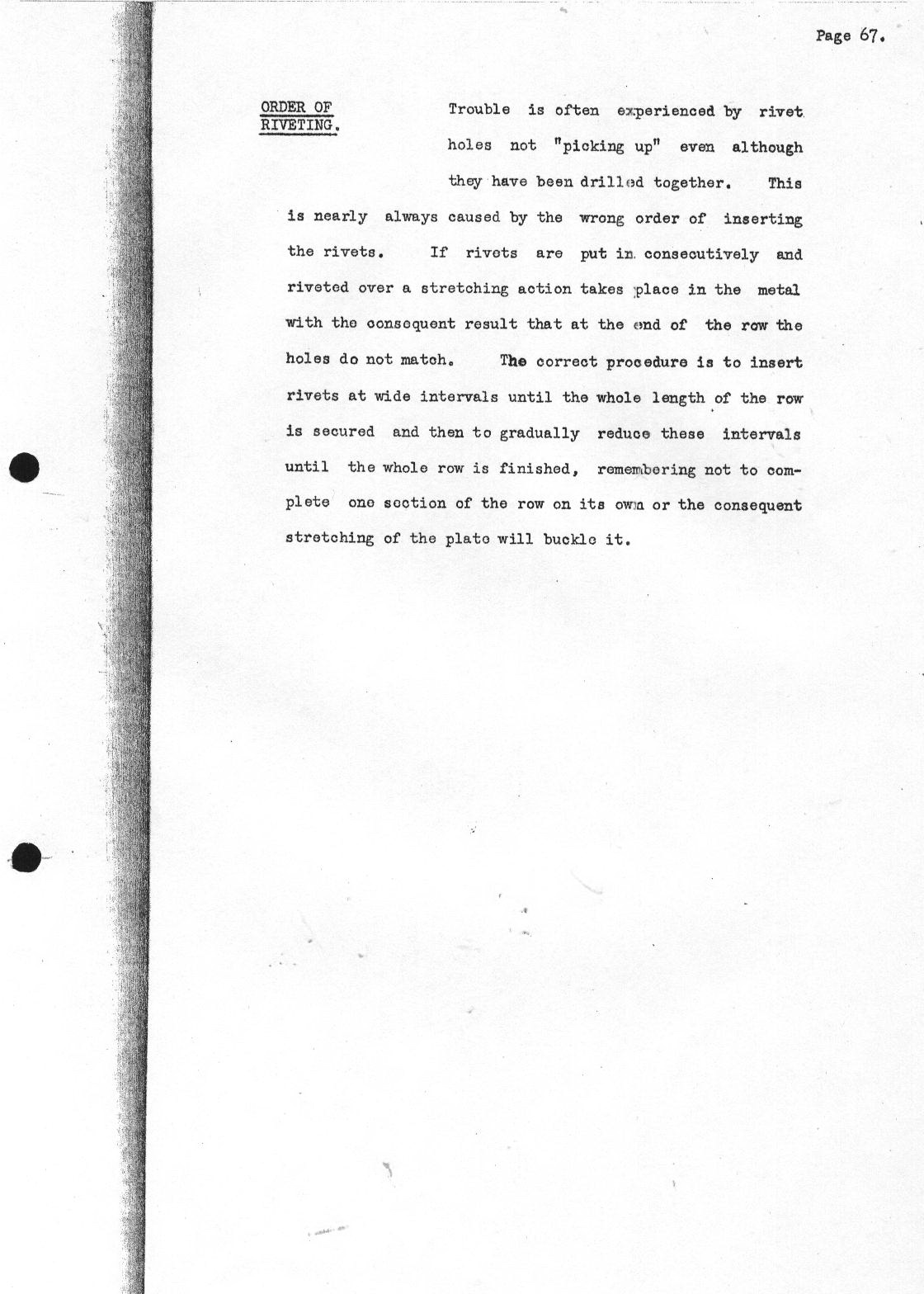

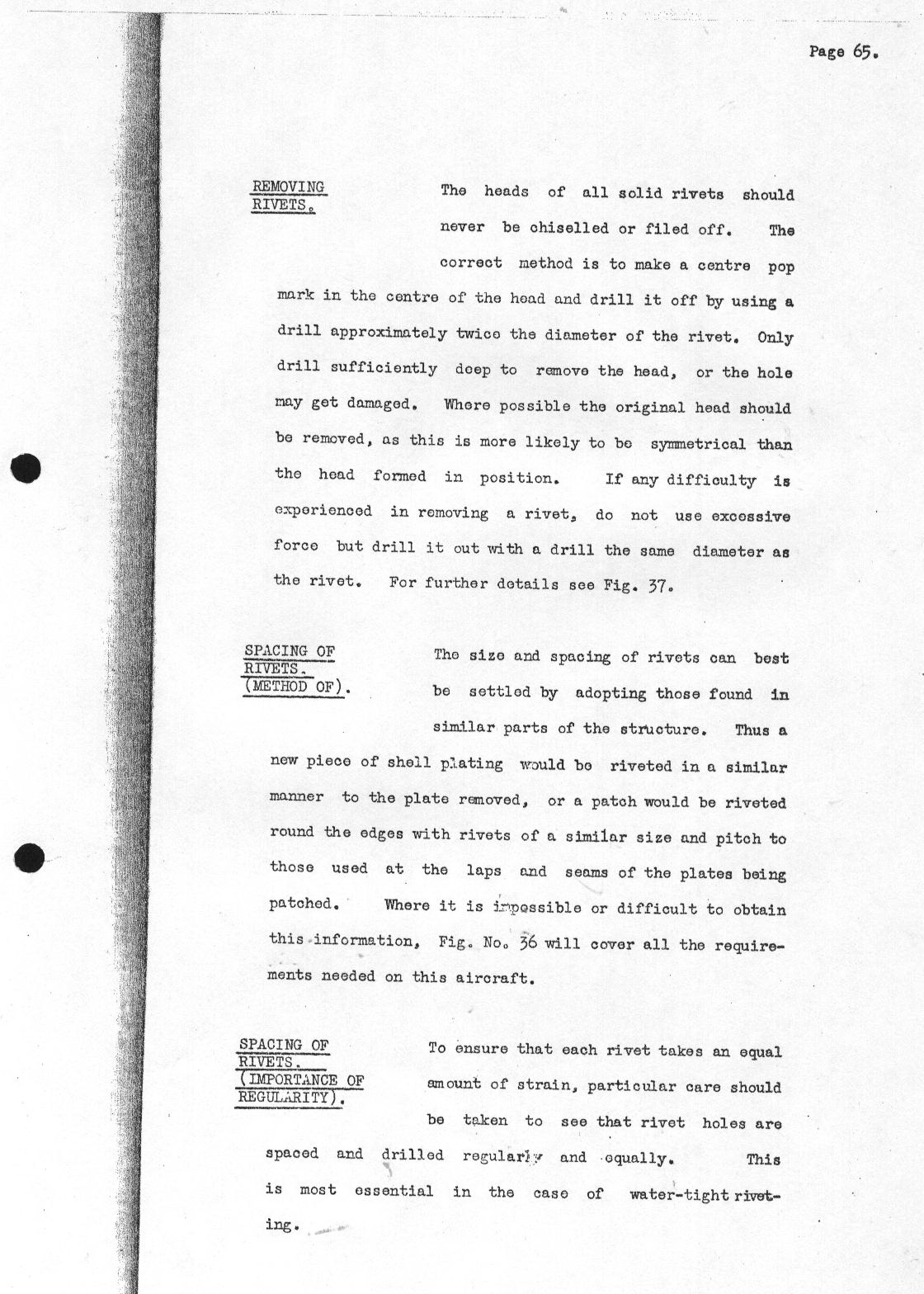

100 Empire.jpg (225568 bytes) 102 Empire.jpg (221922 bytes) 103 Empire.jpg (250141 bytes) 104 Empire.jpg (264039 bytes) 105 Empire.jpg (177234 bytes)

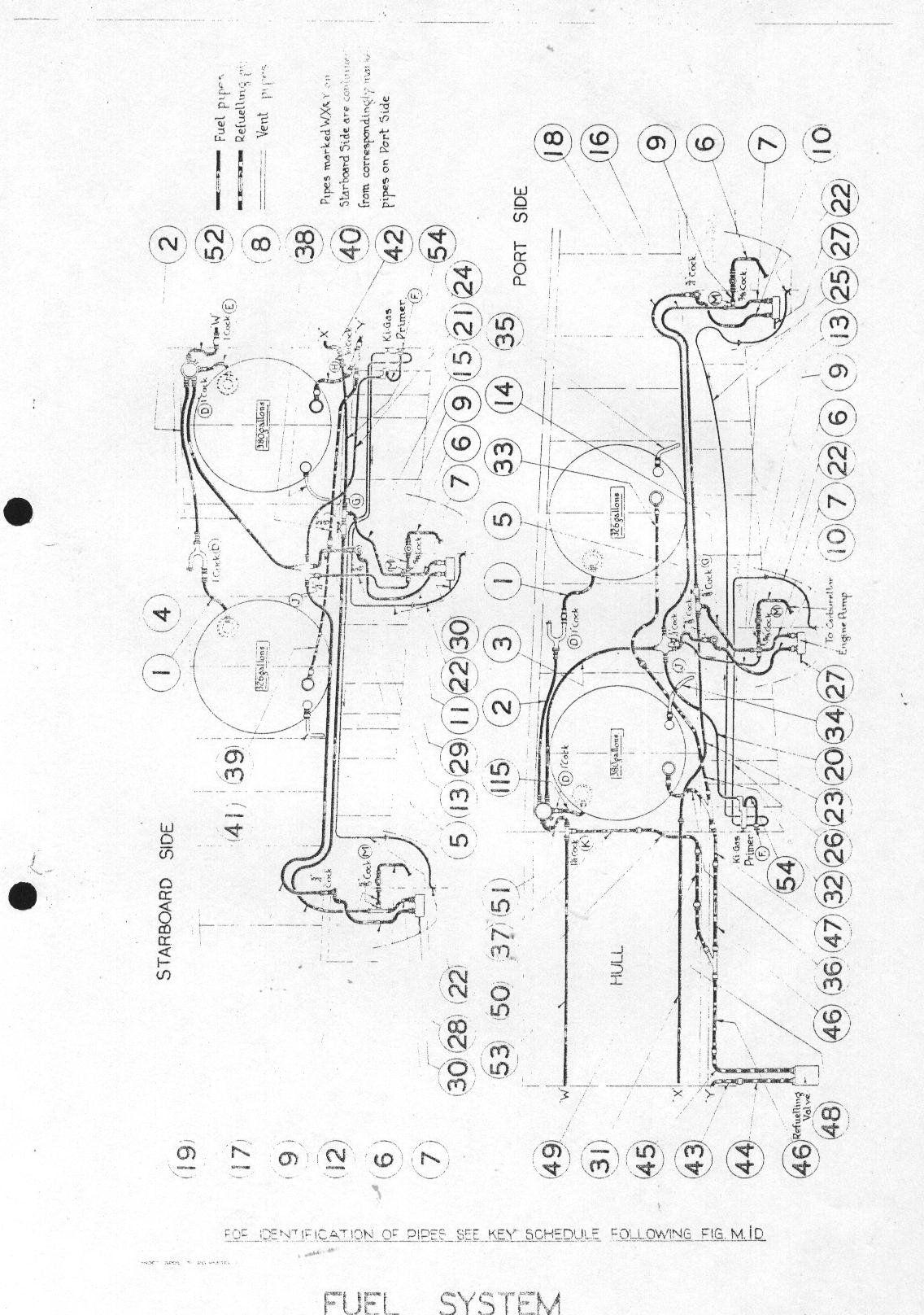

106 Empire.jpg (396275 bytes) 107 Empire.jpg (223643 bytes) 108 Empire.jpg (395430 bytes) 109 Empire.jpg (232235 bytes) 110 Empire.jpg (284278 bytes)

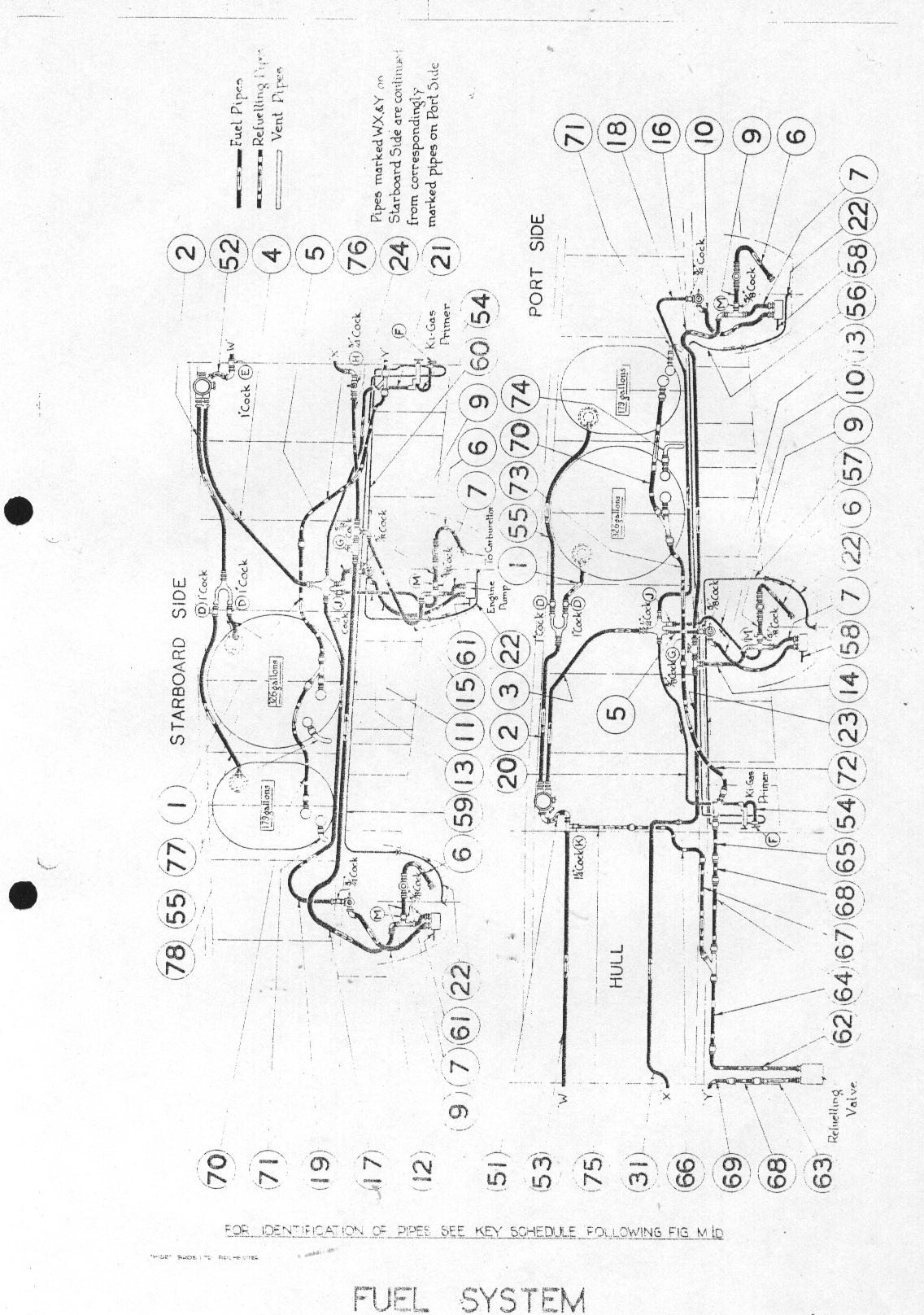

111 Empire.jpg (230248 bytes) 112 Empire.jpg (295668 bytes) 113 Empire.jpg (184451 bytes) 114 Empire.jpg (306703 bytes) 115 Empire.jpg (429296 bytes)

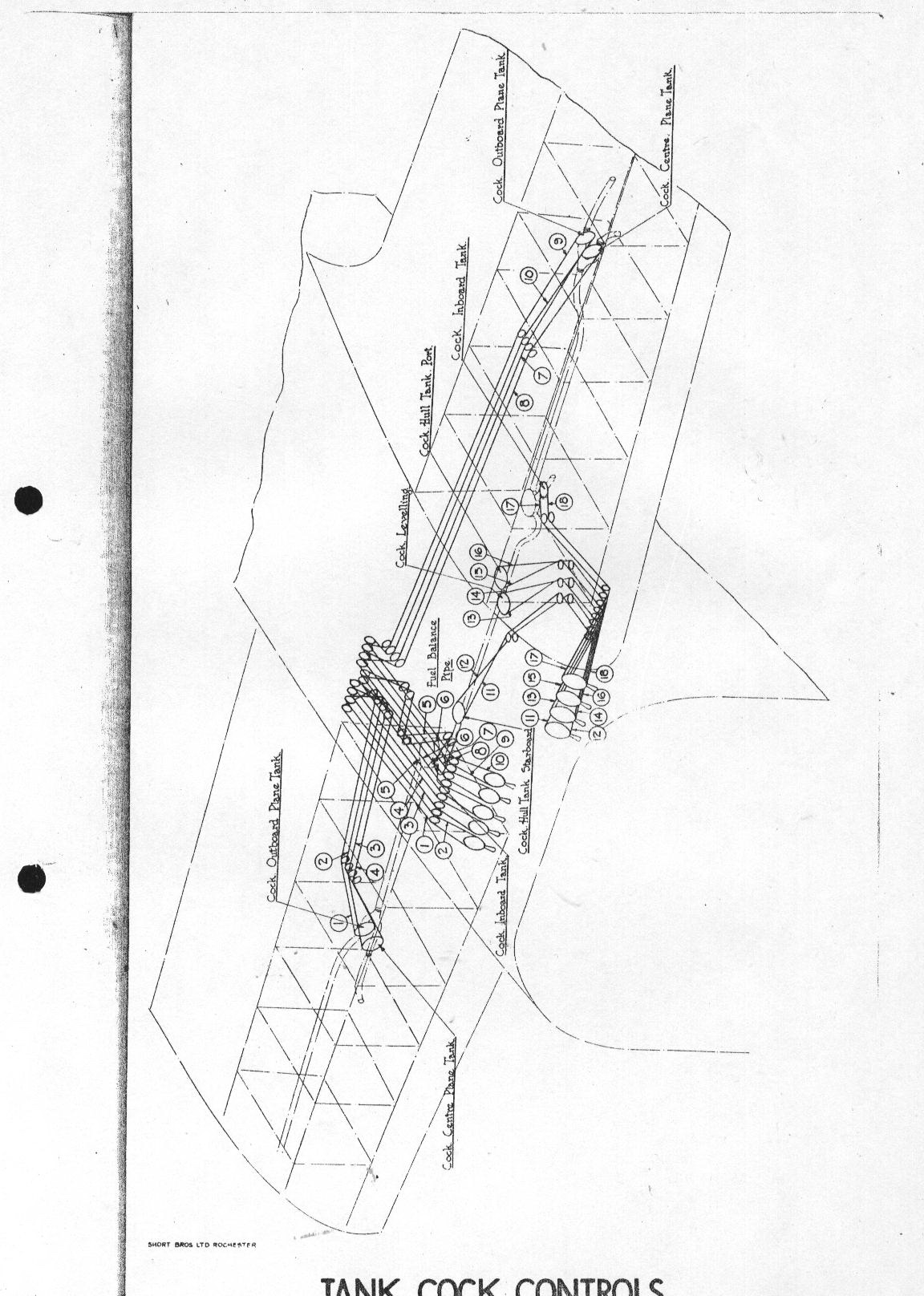

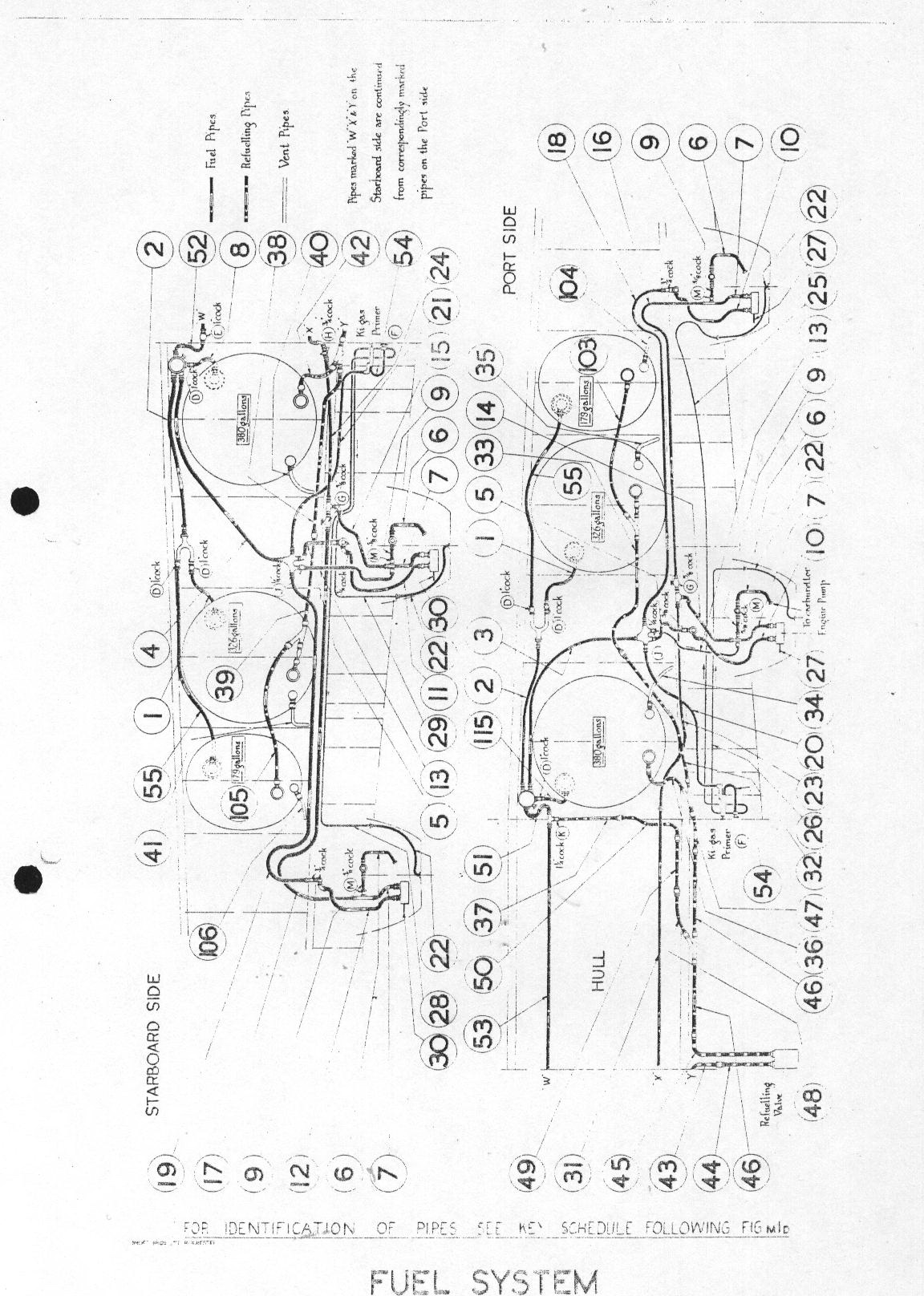

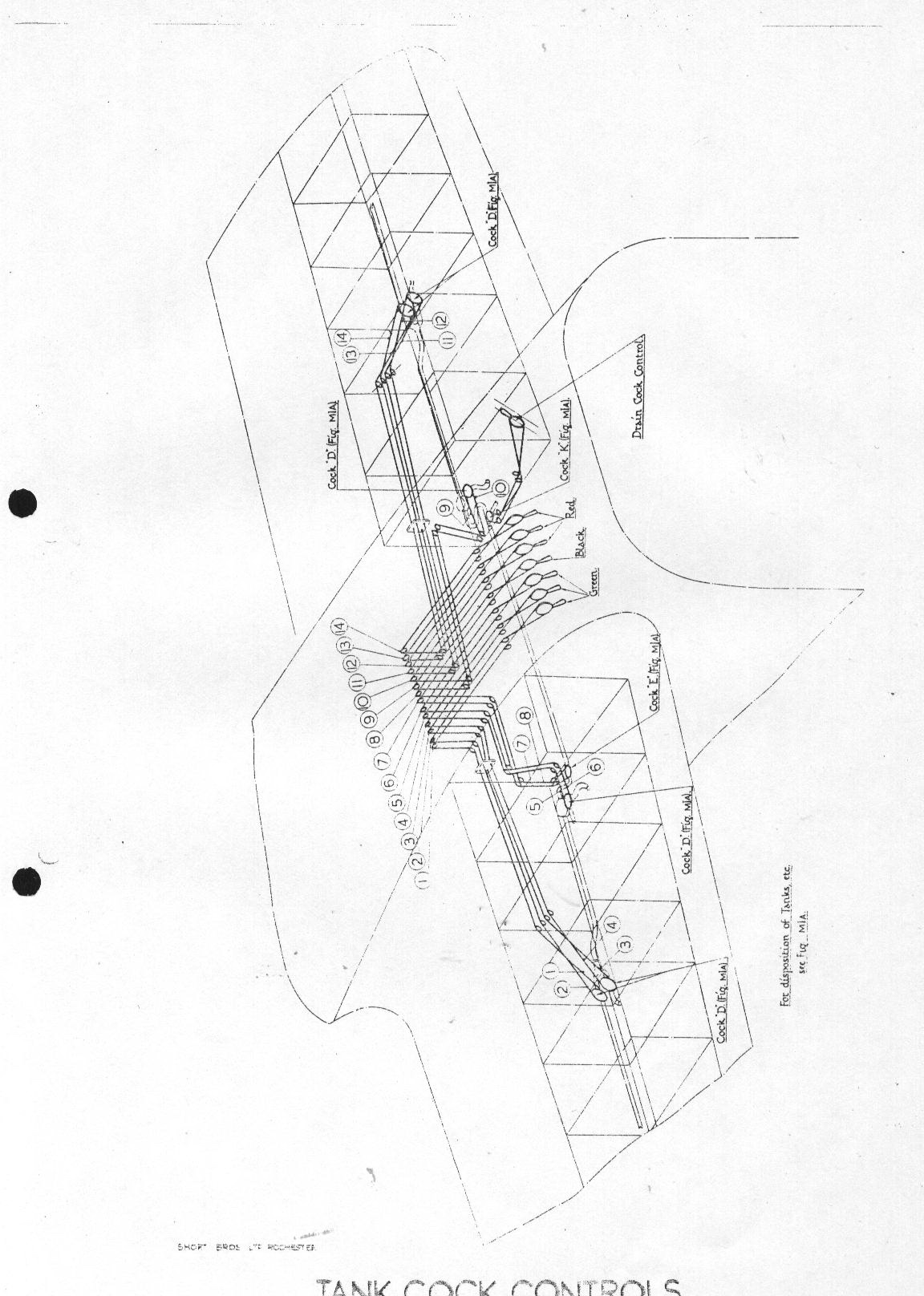

116 Empire.jpg (255040 bytes) 117 Empire.jpg (306572 bytes) 118 Empire.jpg (224015 bytes) 119 Empire.jpg (423605 bytes) 120 Empire.jpg (342363 bytes)

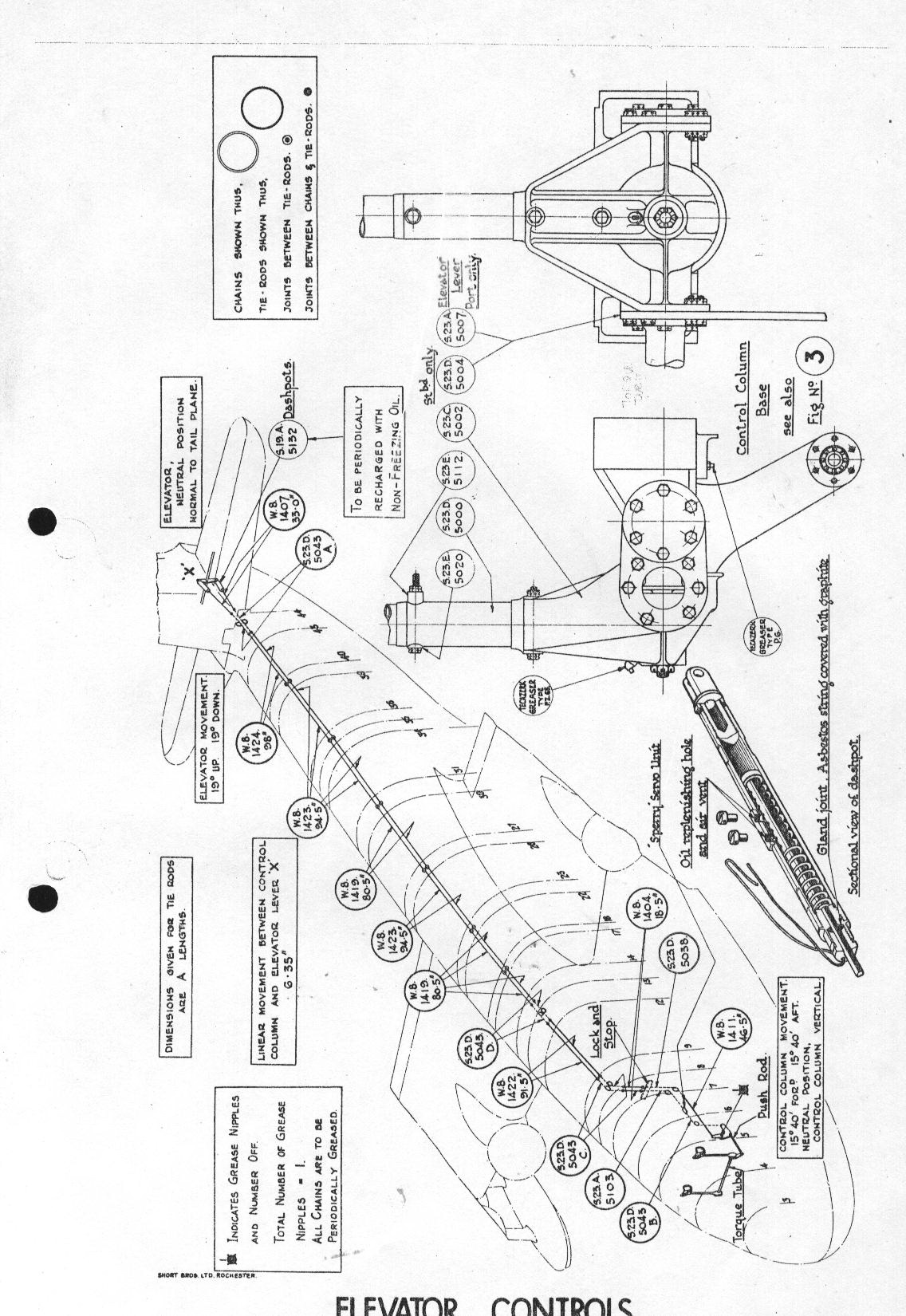

121 Empire.jpg (216950 bytes) 122 Empire.jpg (197490 bytes) 123 Empire.jpg (381038 bytes) 124 Empire.jpg (354031 bytes) 126 Empire.jpg (315962 bytes)

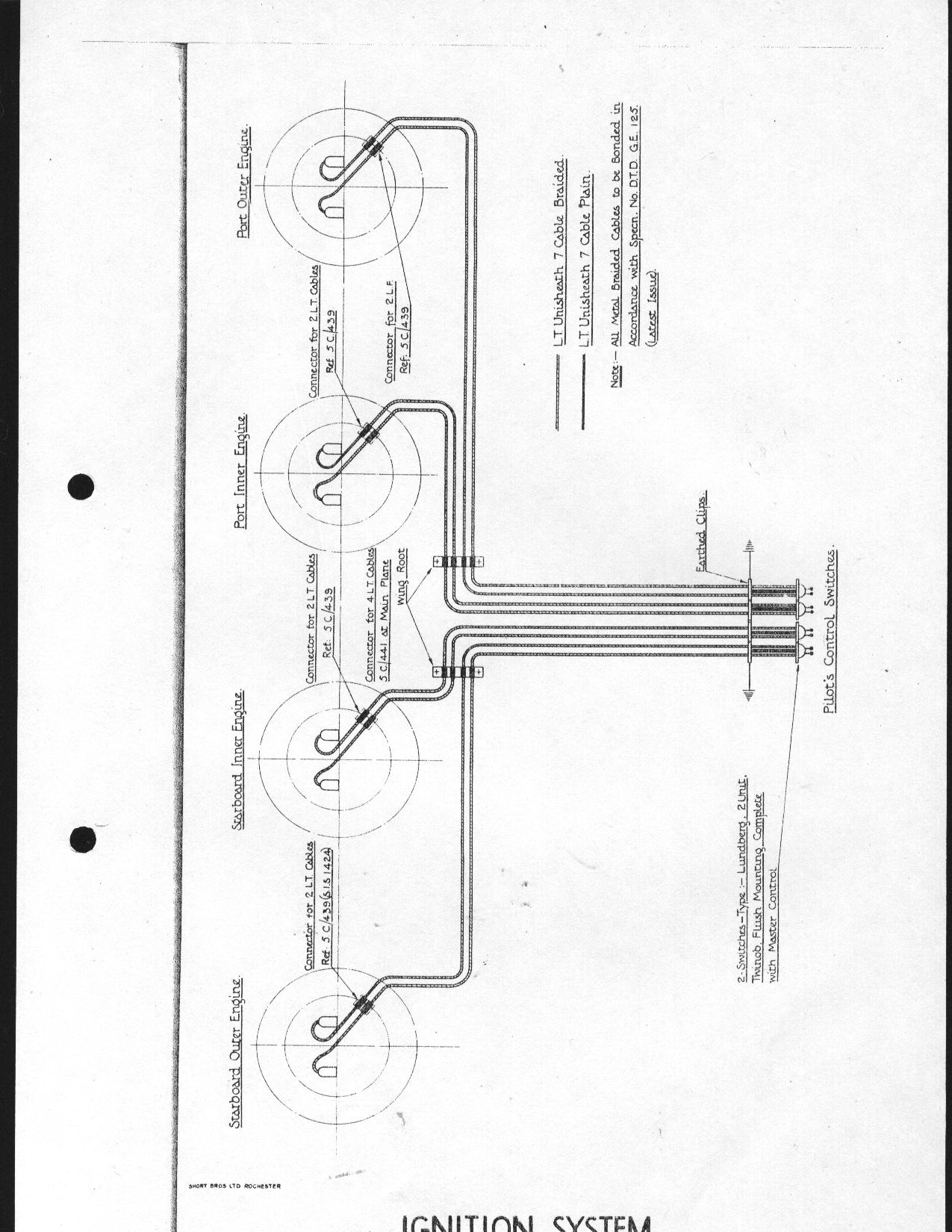

126 Empire.jpg (315962 bytes) 127 Empire.jpg (271680 bytes) 128 Empire.jpg (331266 bytes) 130 Empire.jpg (268757 bytes) 132 Empire.jpg (374604 bytes)
139 Empire.jpg (258612 bytes) 140 Empire.jpg (322056 bytes) 141Empire.jpg (237547 bytes) 142Empire.jpg (286667 bytes) 143 Empire.jpg (359852 bytes)
145 Empire.jpg (269069 bytes) 146 Empire.jpg (312405 bytes) 147 Empire.jpg (423686 bytes) 148 Empire.jpg (264167 bytes) 150 Empire.jpg (315681 bytes)

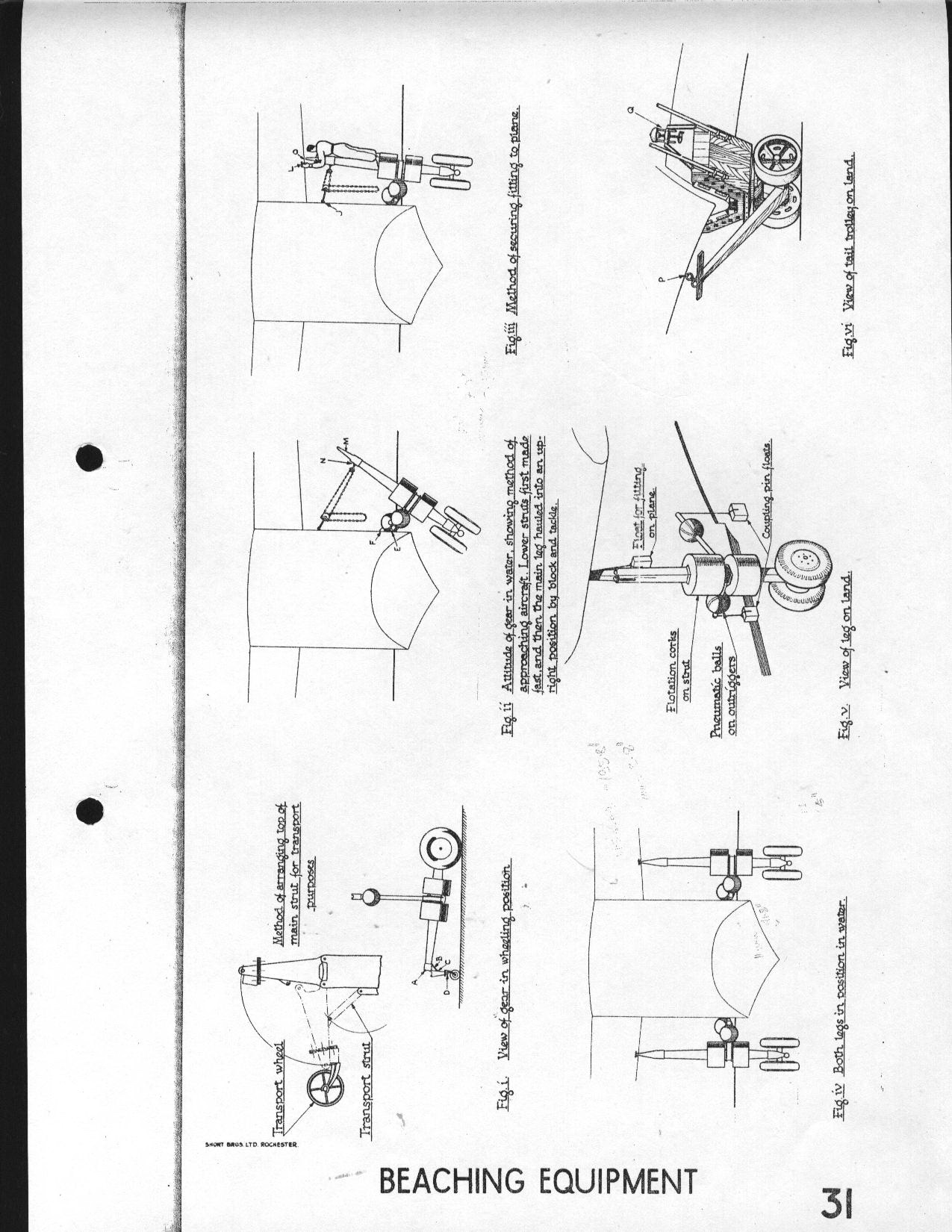

151 Empire.jpg (312196 bytes) 152 Empire.jpg (295519 bytes) 153 Empire.jpg (277324 bytes) 154 Empire.jpg (274243 bytes) 155 Empire.jpg (291398 bytes)

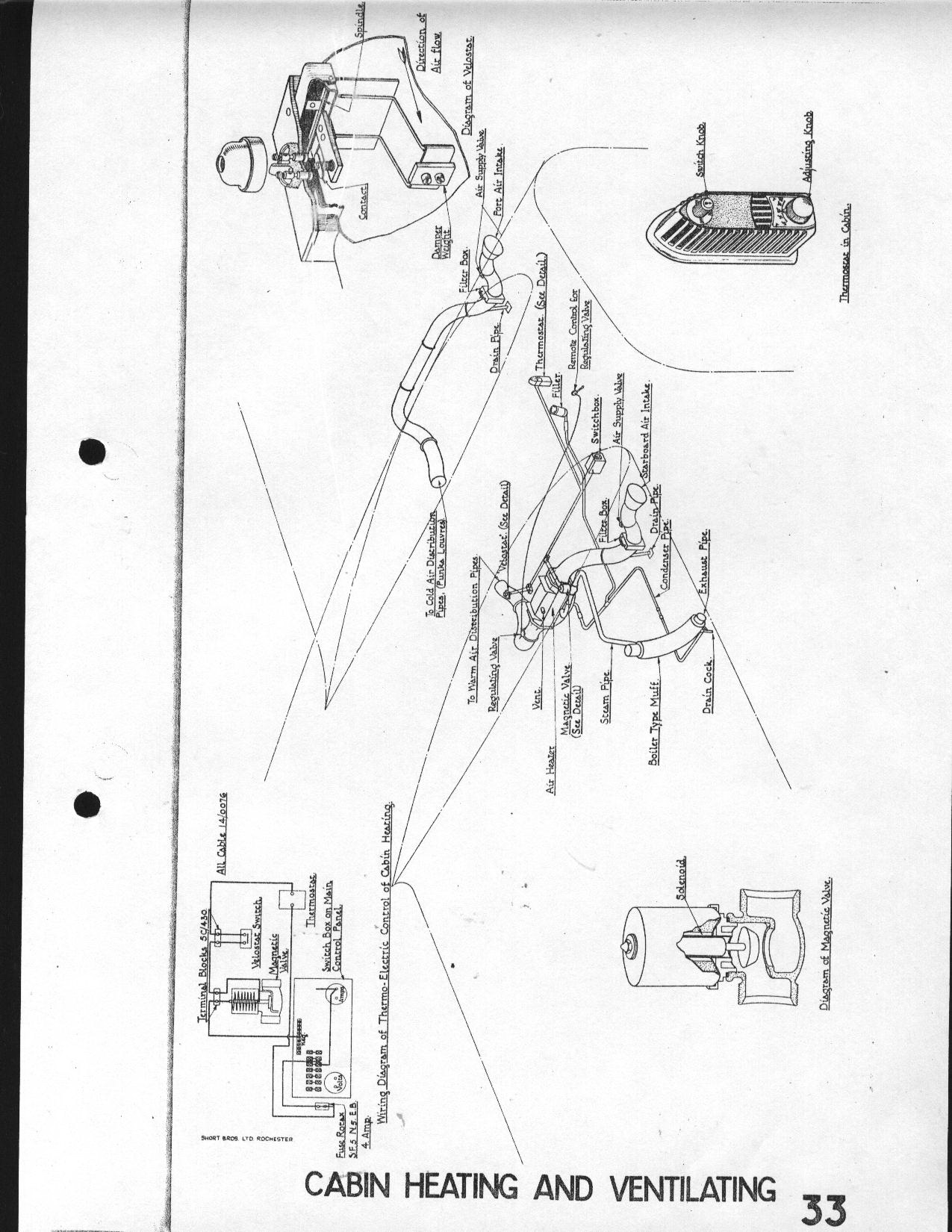

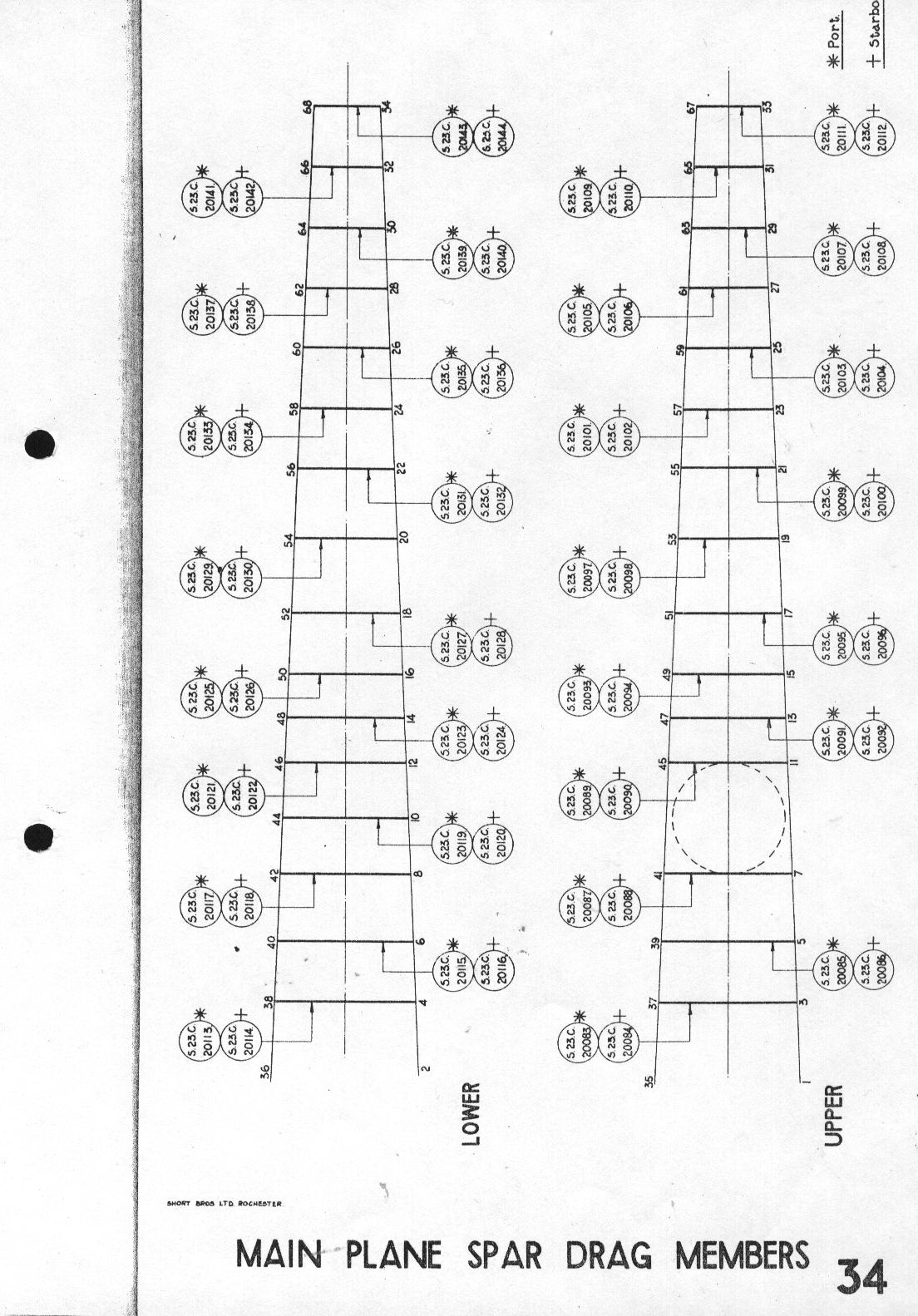

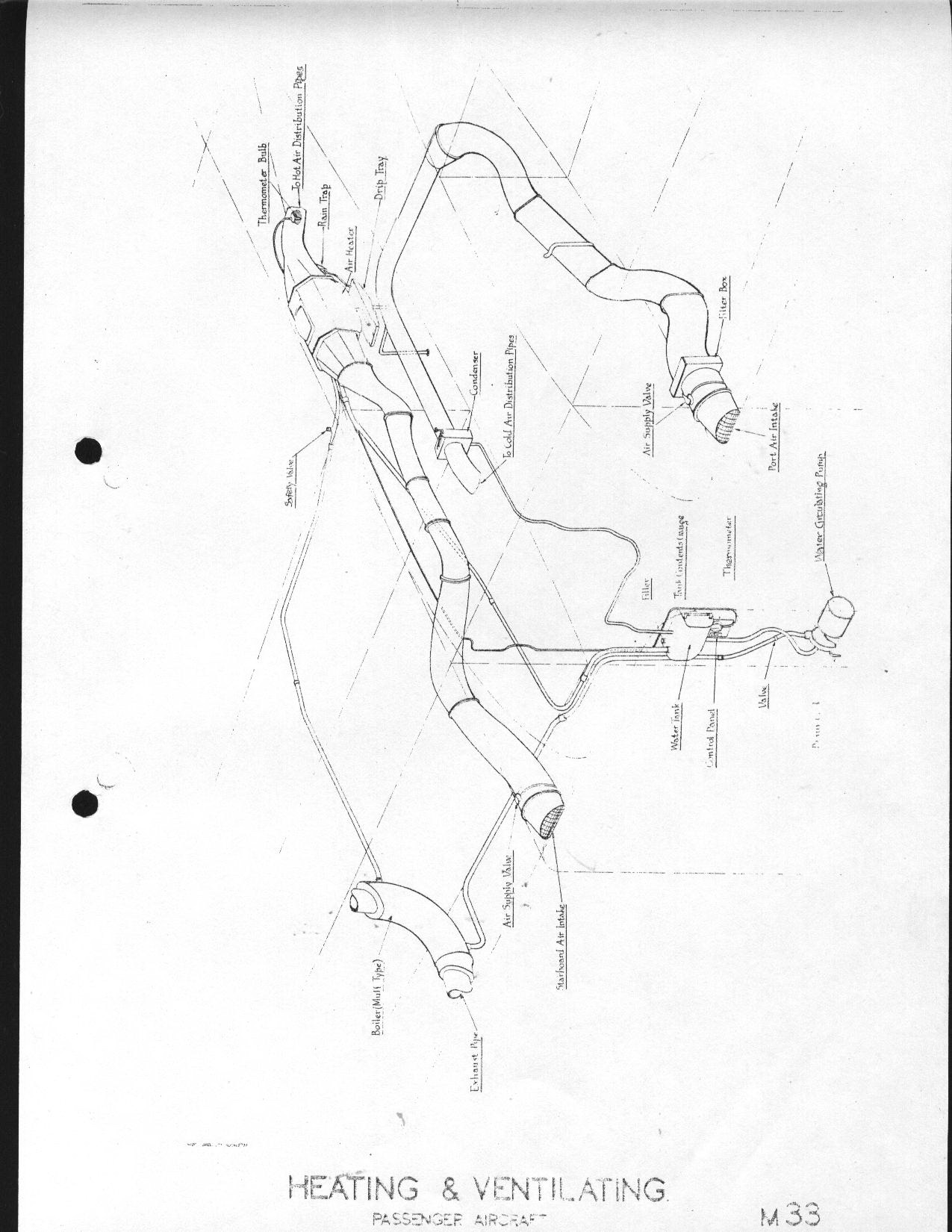

156 Empire.jpg (235655 bytes) 157  Empire.jpg (200282 bytes) 158  Empire.jpg (257521 bytes) 159  Empire.jpg (290748 bytes) 160 Empire.jpg (335598 bytes)

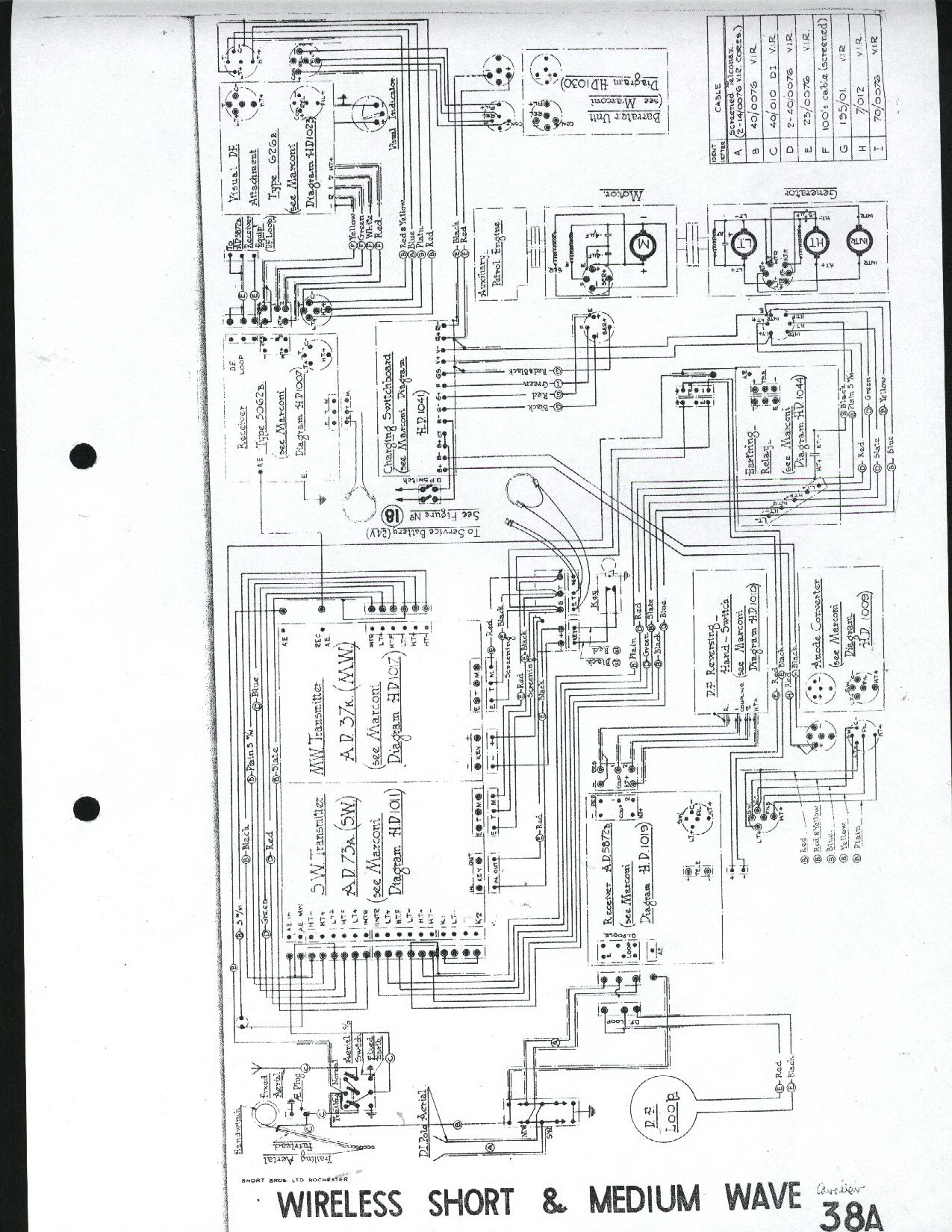

161 Empire.jpg (393089 bytes) 162 Empire.jpg (317938 bytes) 163 Empire.jpg (393427 bytes) 164 Empire.jpg (333438 bytes) 165 Empire.jpg (335820 bytes)

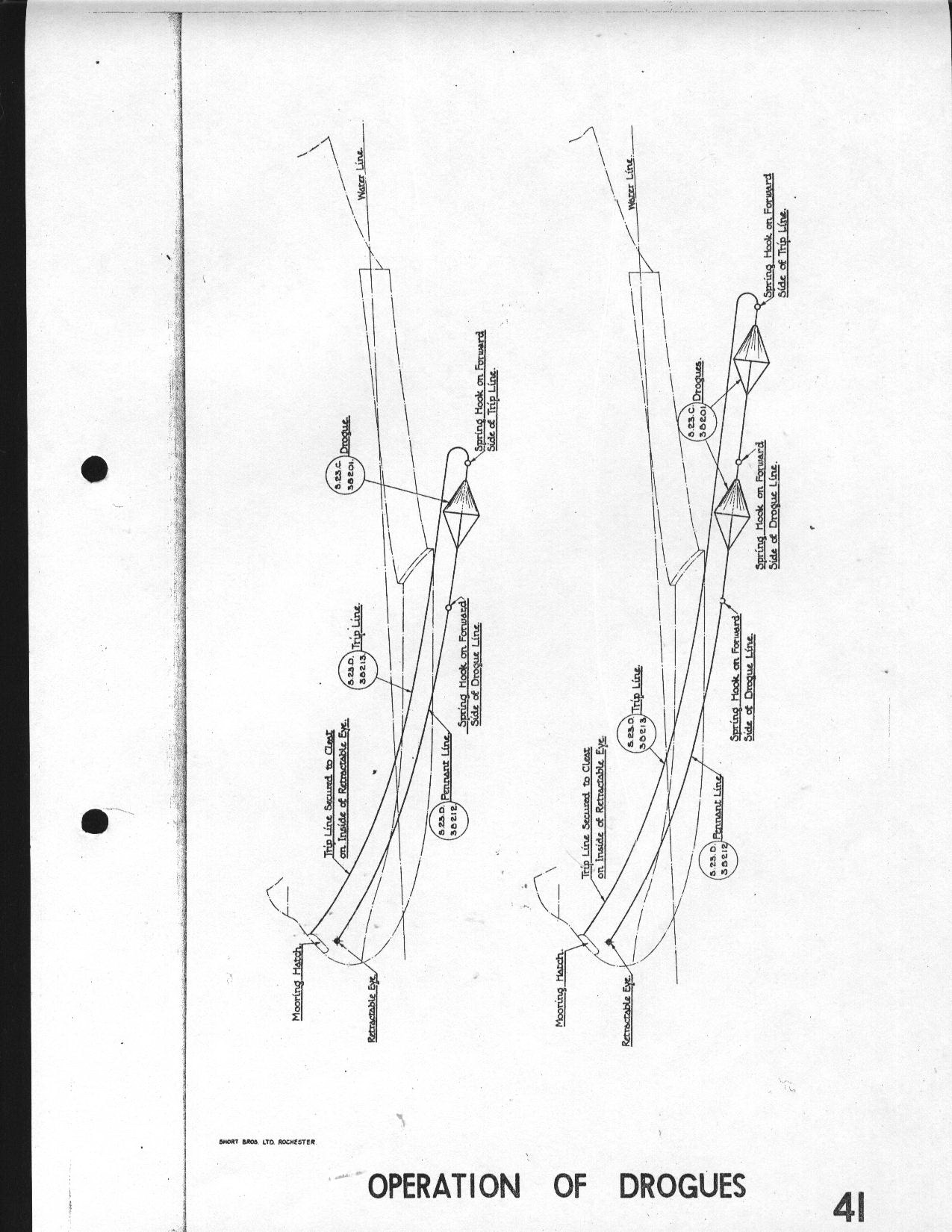

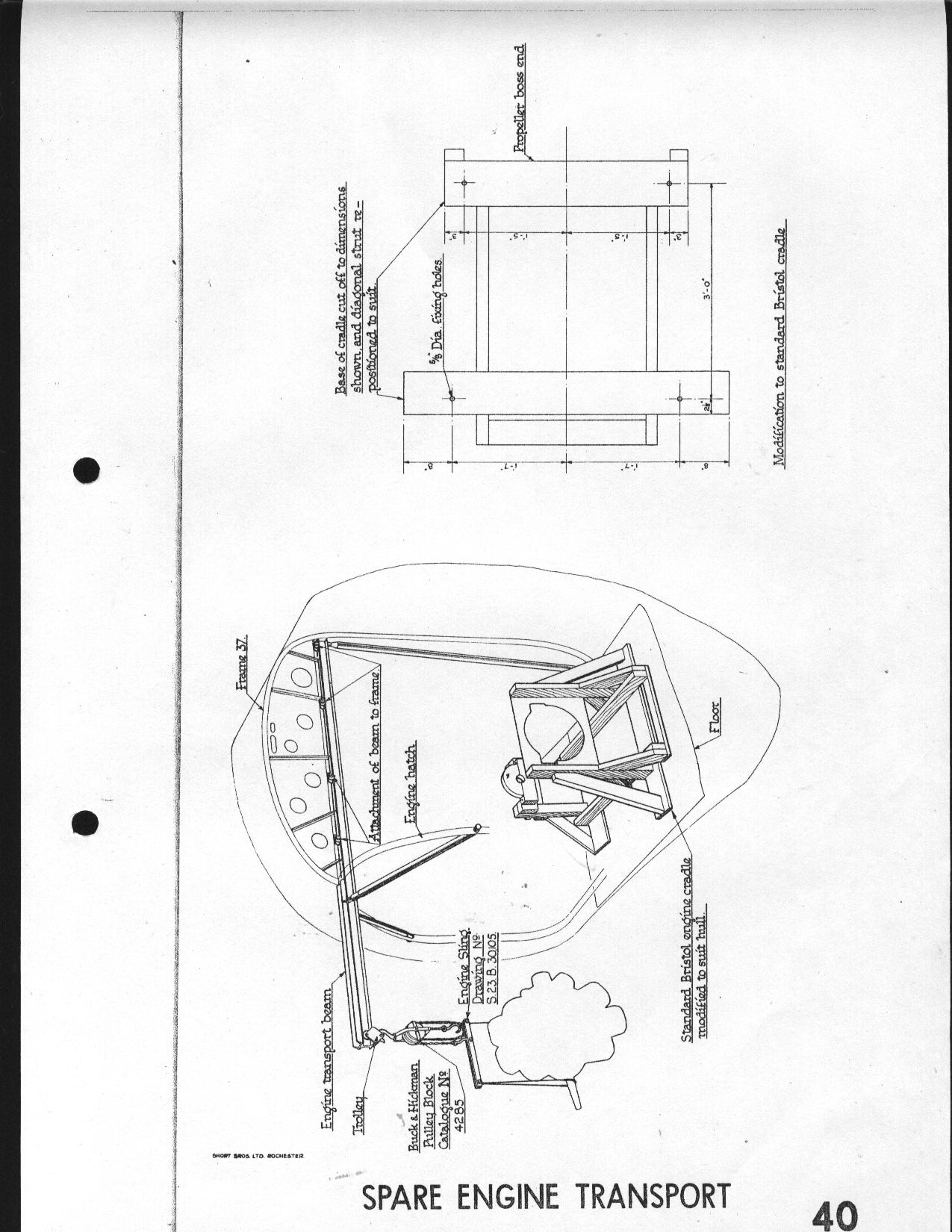

166 Empire.jpg (261773 bytes) 167 Empire.jpg (250352 bytes) 168 Empire.jpg (264544 bytes) 169 Empire.jpg (373142 bytes) 170 Empire.jpg (333108 bytes)

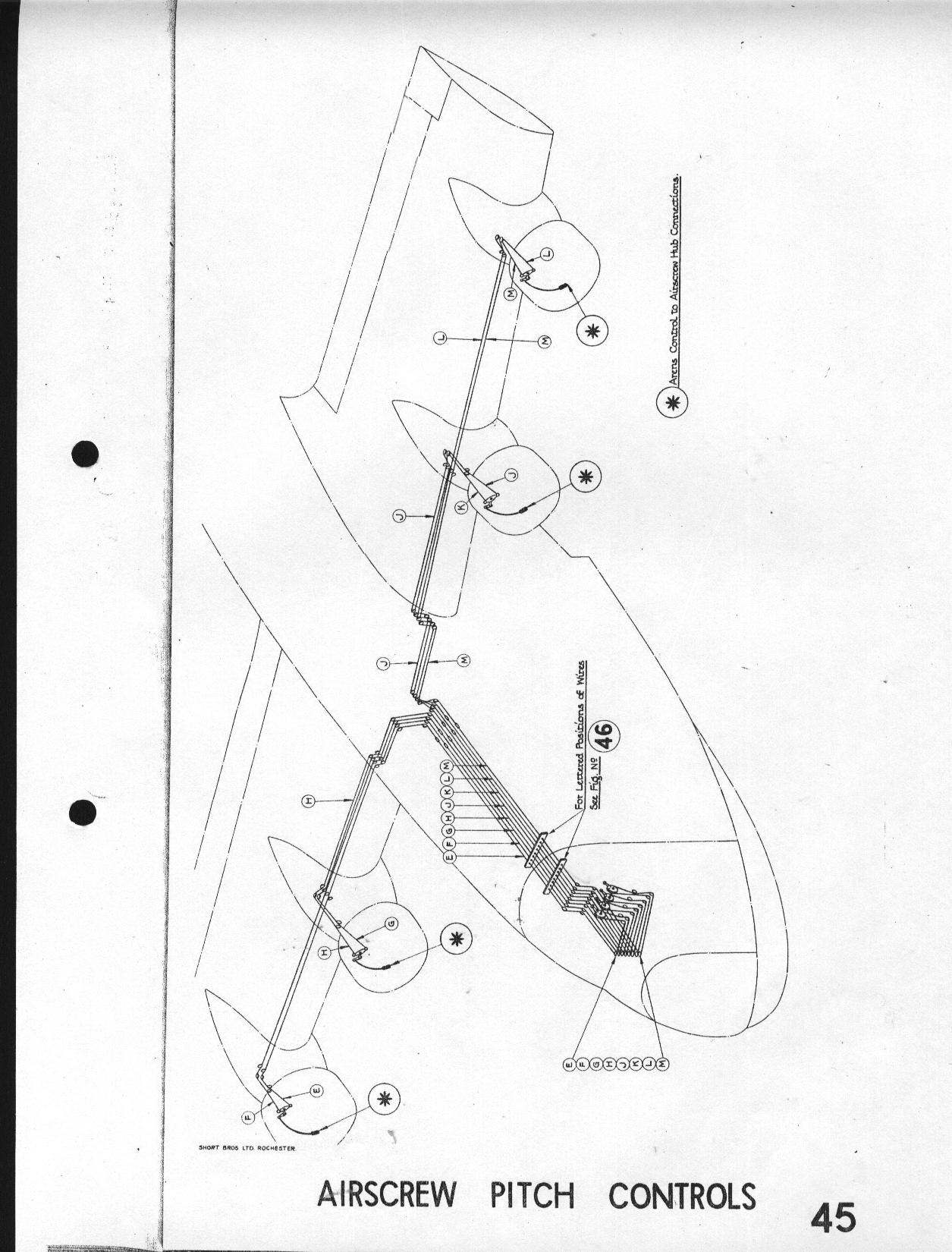

171 Empire.jpg (247802 bytes) 172 Empire.jpg (253145 bytes) 173 Empire.jpg (347869 bytes) 174 Empire.jpg (307738 bytes) 175 Empire.jpg (302048 bytes)

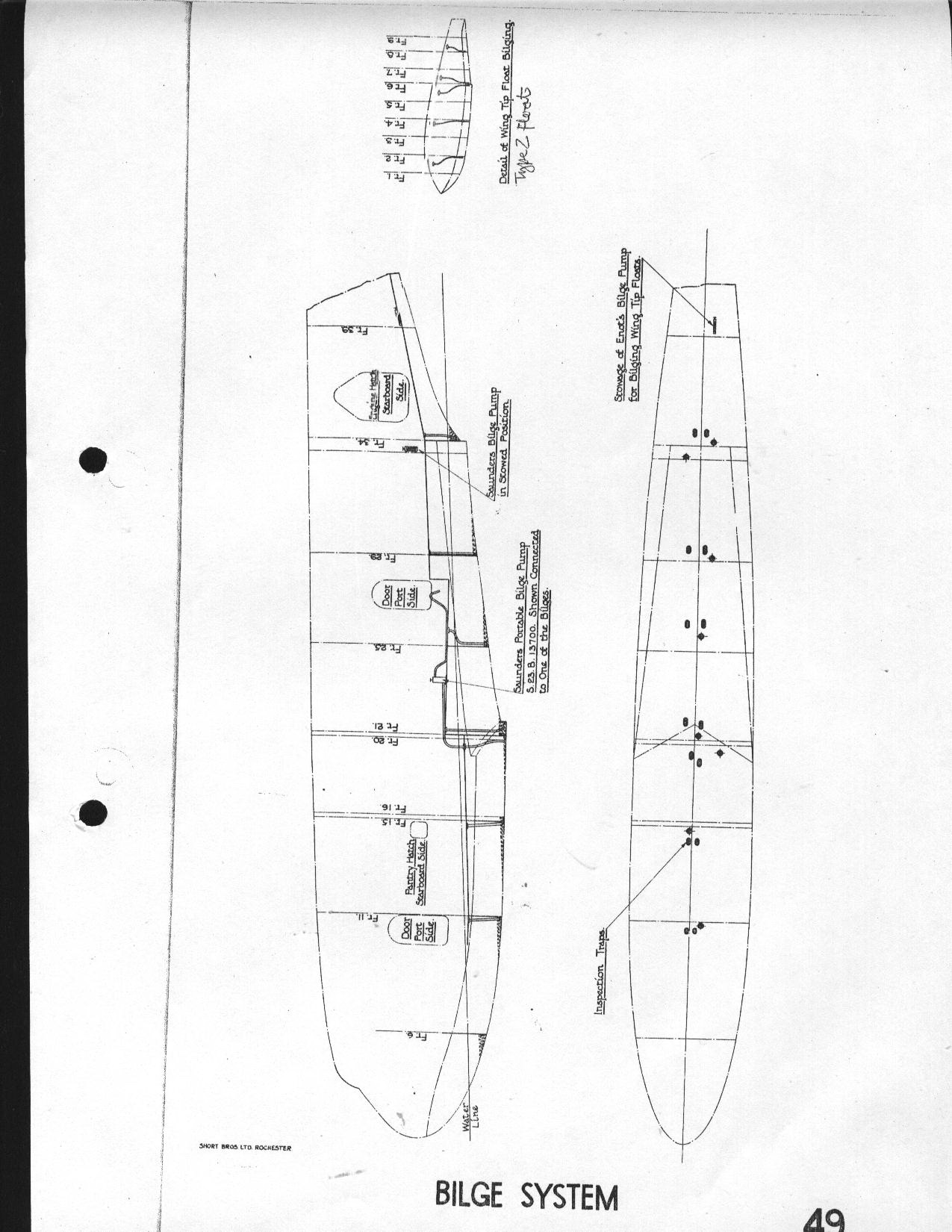

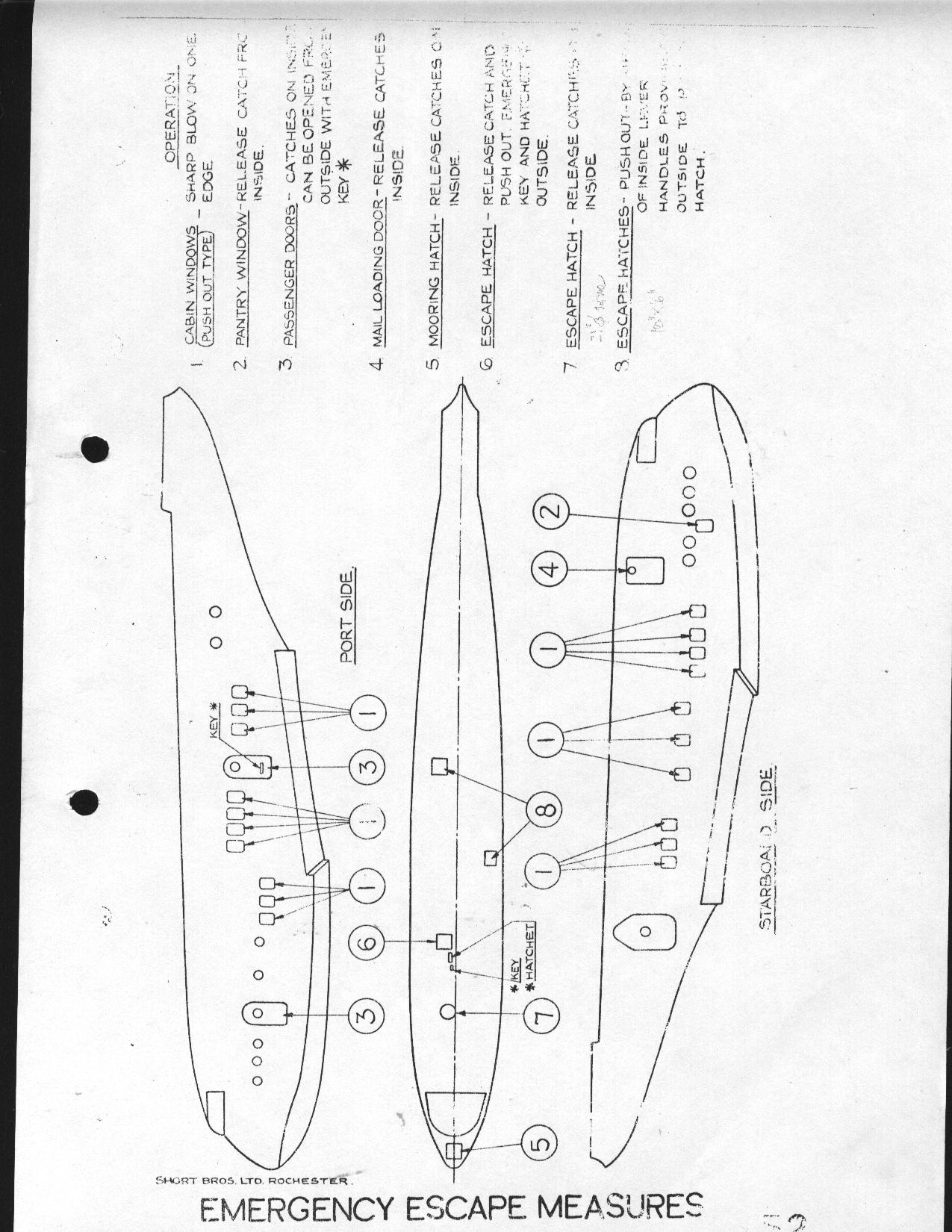

176 Empire.jpg (238791 bytes) 177 Empire.jpg (332961 bytes) 178 Empire.jpg (332604 bytes) 179 Empire.jpg (250392 bytes) 180 Empire.jpg (298125 bytes)

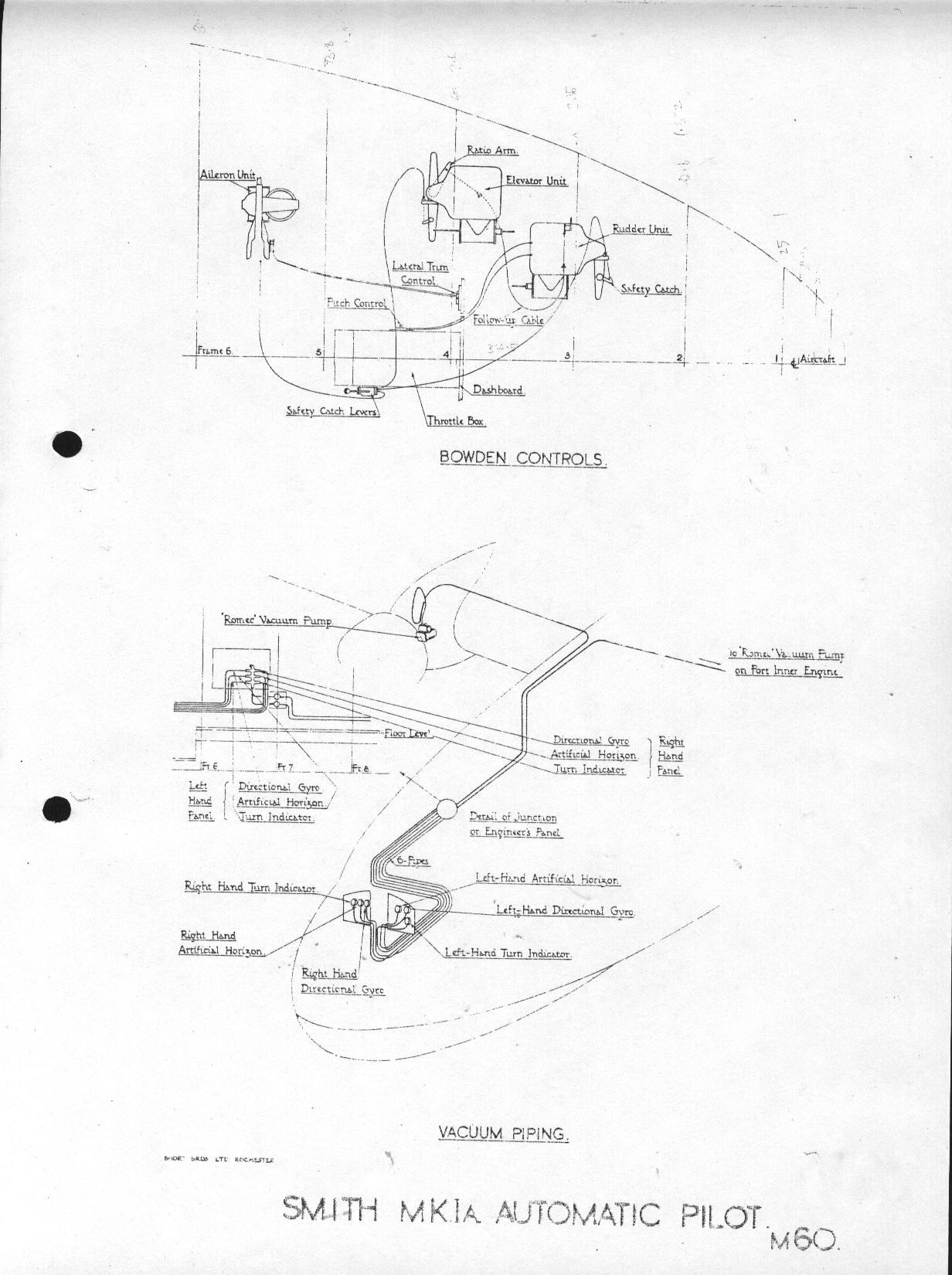

181 Empire.jpg (238290 bytes) 182 Empire.jpg (238766 bytes) 183Empire.jpg (247946 bytes) 184 Empire.jpg (327367 bytes) 185 Empire.jpg (303015 bytes)

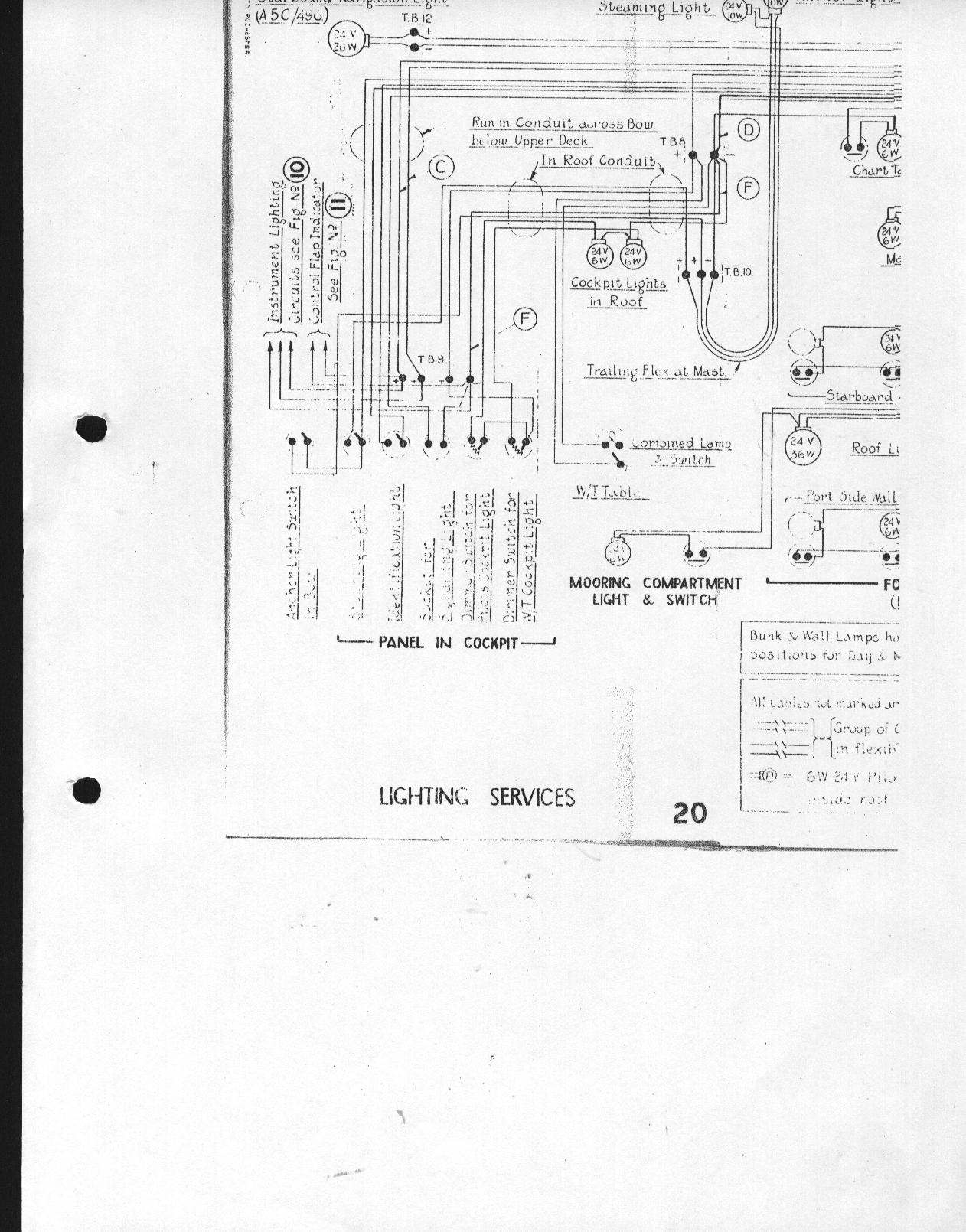

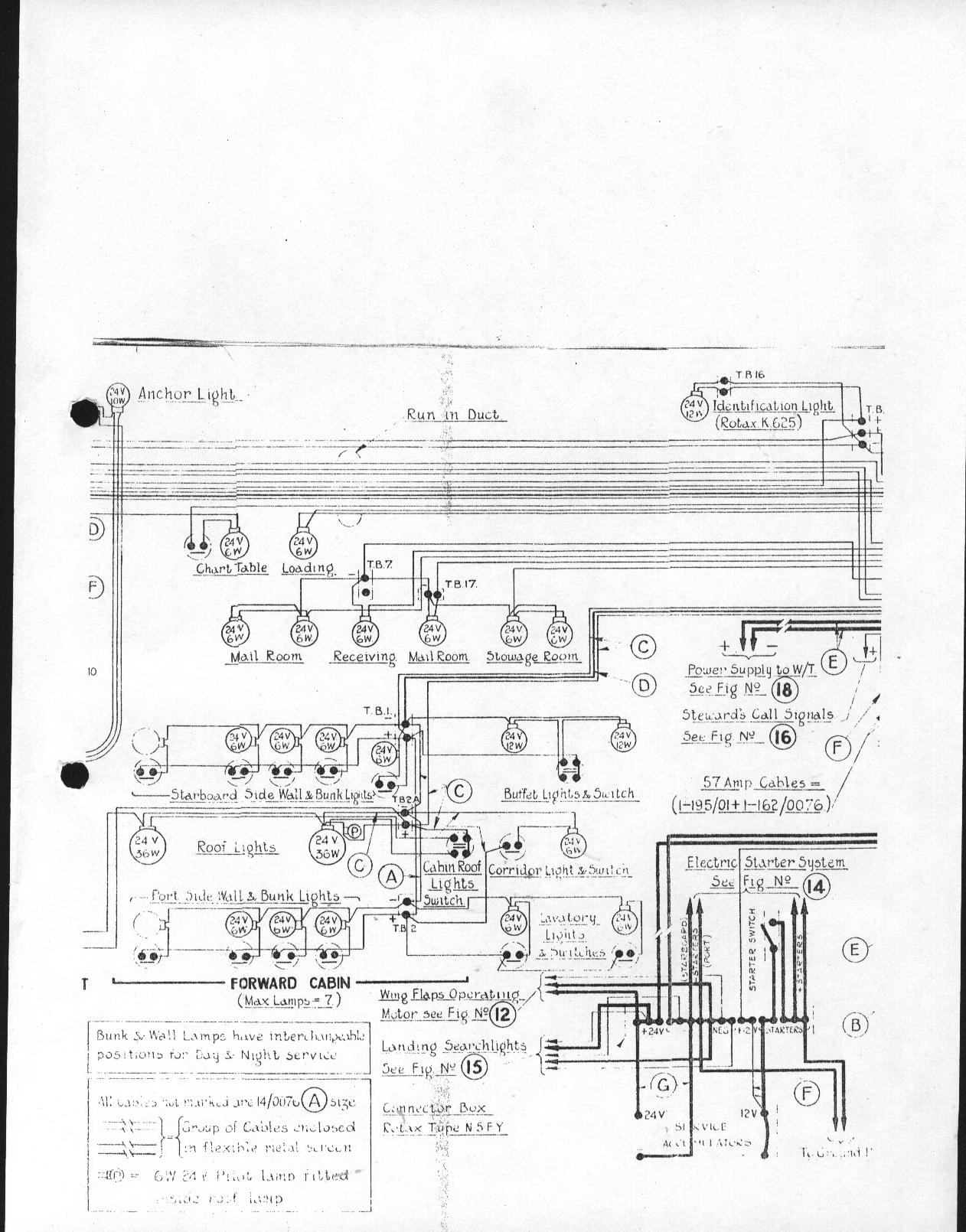

186 Empire.jpg (300726 bytes) 187 manual.jpg (295894 bytes) 188 manual.jpg (277663 bytes) 189 manual.jpg (321319 bytes) 190 manual.jpg (350740 bytes)

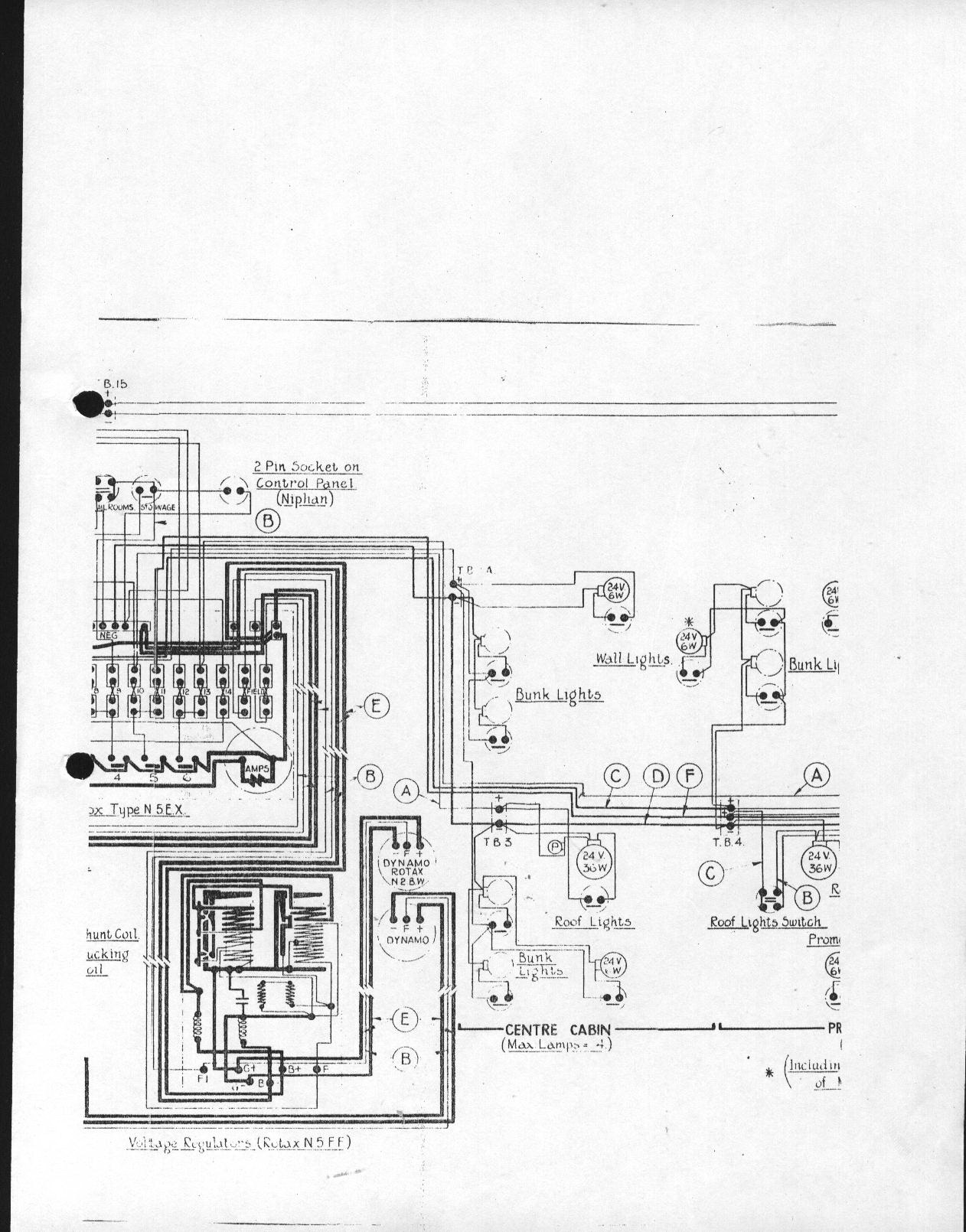

191 manual.jpg (299670 bytes) 192 manual.jpg (243113 bytes) 193 manual.jpg (308959 bytes)
